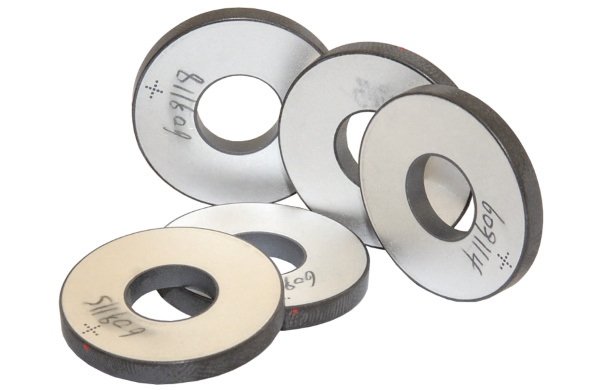

Кольцо пьезокерамическое Протех 25х10х3
Кольцо пьезокерамическое Протех 25х10х3
- Размеры - 25х10х3 мм;
- Материал - PZT-4;
- Относительная диэлектрическая проницаемость KT - 1'500;
- Тангенс угла диэлектрических потерь tan δ - 0,4;
- Точка Кюри Tc - 320°C;
- Коэффициент электромеханической связи kp - 0,68;
- Коэффициент электромеханической связи kt - 0,48;
- Пьезоэлектрический модуль d33 - 300*10-12 C/N или m/V;
- Пьезоэлектрическая постоянная напряжения g33 - 24,5*10-3 Vm/N или m2/C;
- Модуль Юнга YE11 - 7,6*1010 N/m2;
- Модуль Юнга YE33 - 6,3*1010 N/m2;
- Частотная постоянная NT - 2'050 Гц*м или м/с;
- Частотная постоянная Np - 2'250 Гц*м или м/с;
- Плотность ρ - 7,7 г/см3;
- Механическая добротность Qm - 1'500.
| Материал | D, мм | d, мм | S, мм |
| PZT-4 | 25 | 10 | 3 |
| PZT-4 | 38 | 13 | 6,35 |
| PZT-4 | 50 | 20 | 6,35 |
| PZT-8 | 50 | 20 | 6,5 |
