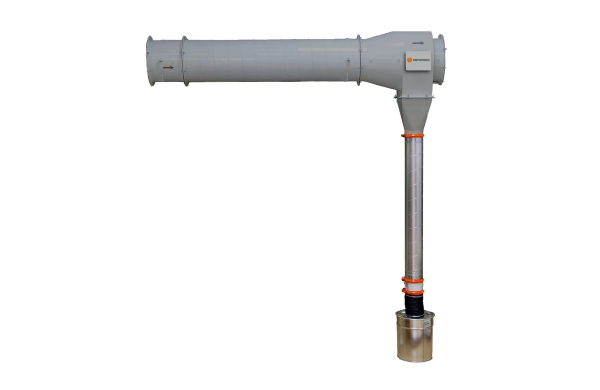

Горизонтальный циклон - искрогаситель Евролюкс Sparktrap Nw 460
Горизонтальный циклон-искрогаситель SparkTRAP производства компании Kemper GmbH предназначен для предварительной фильтрации и защиты фильтровентиляционной системы от попадания в неё искр и сварочных брызг, которые образуются во время сварки, резки, зачистки и тому подобных процессов металообработки. Циклон - искрогаситель SparkTRAP рекомендуется к применению в условиях повышенной пожароопасности, таких как сварка и резка замасленных изделий, обеспечивая высокую защиту от проникновения искр и сигаретных окурков, и является эффективным предварительным фильтром, снижающим пылевую нагрузку на фильтровентиляционную систему.
ПРИНЦИП РАБОТЫ
Искрогаситель монтируется непосредственно в горизонтально расположенный вентиляционный канал фильтровентиляционной системы - на входе в неё. Проходящие по каналу крупные частицы пыли, искры и сварочные брызги отделяются от потока воздуха за счет циклонных завихрений и за счёт центробежных сил частицы пыли скапливаются в настенной зоне концентрации участка стабилизации потока, затем при попадании на кольцевой отсекатель частицы пыли ударяются об отбойник и теряя свою скорость опадают в бункер-пылесборник расположенный под циклоном под воздействием гравитации.
КОНСТРУКЦИЯ
Корпус искрогасителя изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды. Разборный корпус искрогасителя позволяет осуществлять его обслуживание без демонтажа воздуховодов. Использование смотровых лючков в воздуховодах позволяет проводить очистку и удобный осмотр искрогасителя и воздуховодов.Пылесборник подключается к циклону вертикально и снизу - при помощи гибкого и, возможно, жесткого воздуховода диаметром 200мм. Для перекрытия вертикального воздуховода во время очистки или замены пылесборника может применяться ручная заслонка.

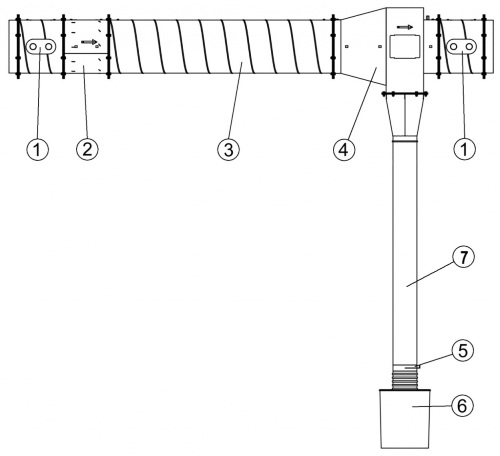

ОБЩИЙ ВИД И СОСТАВНЫЕ ЧАСТИ
| Поз. | Наименование узла |
| 1 | Ревизионные лючки |
| 2 | Завихритель |
| 3 | Участок стабилизации пылевоздушной смеси |
| 4 | Кольцевой отсекатель частиц |
| 5 | Заслонка |
| 6 | Пылесборник |
| 7 | Опускная труба |
ОБЩИЕ ХАРАКТЕРИСТИКИ
| Присоединительный Ø[мм] | NW 160 | NW 250 | NW 355 | NW450 | NW560 | NW 710 |
| Рекомендуемый расход воздуха [м³/час] | 1.300 | 2.500 | 5.000 | 8.000 | 12.500 | 20.000 |
| Максимальное сопротивление Δp [Pa] | 700 | 700 | 700 | 700 | 700 | 700 |
| Длинна A [mm] | 1.796 | 2.340 | 3.240 | 3.830 | 4.590 | 5.690 |
| Высота B [mm] | 1.200..2.650 | 1.120..2.620 | 1200...2700 | 1.270..2.770 | 1.350.. 2.840 | 1.615..3115 |
| Ширина C [mm] | 318 | 412 | 570 | 710 | 854 | 1.095 |
| Масса [kg] | 56 | 65 | 85 | 115 | 155 | 210 |
| Артикулярный номер | 196 200 165 | 196 200 250 | 196 200 355 | 196 200 450 | 196 200 560 | 196 200 710 |

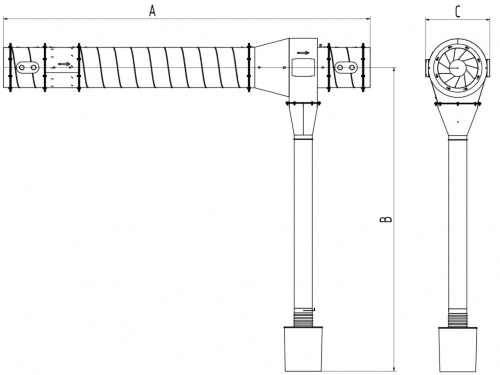

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
