Шарнирный дымоприемник ALSIDENT System 75 75мм 80-180м3/час

Шарнирный дымоприемник ALSIDENT System 75 Ø75мм 80-180м3/час

System 75 Стандартный

Дымоприемники из алюминия диаметром 75 мм отлично подходят для широкого применения в лабораториях, лазерной технике, медицине, пищевой промышленности, мастерских по механической обработке. Однако в большей степени шарнирные дымоприемники System 75 используются в салонах красоты и электронной промышленности.

System 75 Антистатический

Такими дымоприемниками рекомендуется оснащать рабочие места с антистатической ESD защитой и зоны работы с потенциально опасными средами EX (ATEX). Антистатические дымоприемники Alsident® System 75 успешно прошли все тесты Датской организации DELTA и немецкой BAM на соответствие стандартам IEC 61340-5-1 и IEC 61340-4-1.Антистатические дымоприемники разрешено использовать во взрывоопасной среде EX (ATEX) в соответствии со стандартом EN 13463-1:2001, параграф 13.3.4.7 и IEC 61340-4-1:2003.

Конечно, как любое антистатическое оборудование, System 75 имеют заземляющий провод. Для использования в защищенных от статики рабочих местах, такой провод имеет встроенный резистор 1МОм. По требованиям ATEX в соответствии со стандартами EN 1127-1 5.3 механизмы шарниров дымоприемников не генерируют искр.

Рабочее расстояние

Alsident® производит широкий спектр моделей System 75 с различными длинами секций и рабочими расстояниями от точки крепления до источника загрязнения до 1990 мм. Дымоприемники System 75 спроектированы для быстрого и простого монтажа в отверстие в столешнице, на струбцину, крепящуюся на кромку стола или к настенному креплению.

Дымоприемник Alsident® состоит из 3-х основных элементов: шарнирный дымоприемник, крепление и наконечник дымоприемника. Нужный вам комплект вы можете выбрать, согласно нашему каталогу.

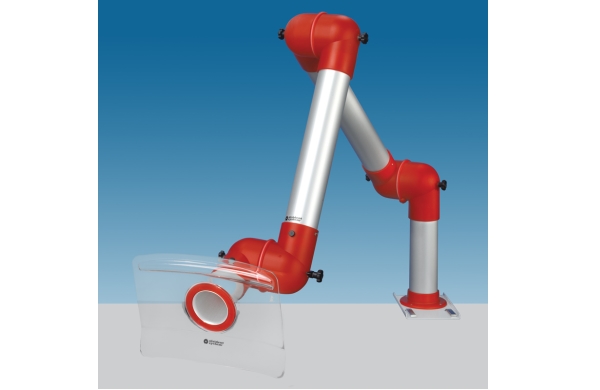

Внешний вид дымоприемников ALSIDENT® SYSTEM 75

Специальные решения

В дополнение к продуктам, представленным в каталоге, мы можем предоставить вам другие специальные дымоприемники и аксессуары, выходящие за рамки применения в электронной промышленности. Для получения более подробной информации, пожалуйста, обратитесь к нам.

Характеристики
	Стандартный	Антистатический
Рекомендуемый возд. поток:
Нормальный	140 м3/час	140 м3/час
Минимум	80 м3/час	80 м3/час
Максимум	180 м3/час	180 м3/час
Температура воздуха:	-15°C - +90°C	-15°C - +90°C
Материалы:
Воздуховоды	Анодированный алюминий	Хромированный алюм. (TCP)
Диаметр воздуховодов	75 мм (внешний)	50 мм (внешний)
Шарниры	Полипропилен (PP)	Провод. полипропилен (PP)
Прокладки	Полиэтилен (PE)	Провод. полипропилен (PP)
Фланцы	Полипропилен (PP)	Провод. полипропилен (PP)
Регулятор	Полиэтилен (PE)	Полиэтилен (PE)
Рукоятки затяжки	Полипропилен (PP)	Полипропилен (PP)
Шпильки	Кислотоустойчивая нерж. Сталь (AISI 316L)	Кислотоустойчивая нерж. Сталь (AISI 316L)
Пружины	Кислотоустойчивая нерж. Сталь (AISI 316L)	Кислотоустойчивая нерж. Сталь (AISI 316L)
Газовые пружины	Сталь	Сталь

Cтандартное исполнение + цвет шарниров					Антистатическое исполнение
Настольные 2 секции	Рабочее расстояние,мм	Базовый артикул	Красный	Белый	Настольные 2 секции	Черный
	550	75-35-1	-4	-5		-6
	650	75-45-1	-4	-5		-6
	750	75-55-1	-4	-5		-6
Настольные 3 секции	Рабочее расстояние,мм	Базовый артикул	Красный	Белый	Настенные 3 секции	Черный
	830	75-3535-1	-4	-5		-6
	1105	75-5545-1	-4	-5		-6
	1290	75-6555-1	-4	-5		-6
	1620	75-9065-1	-4	-5		-
Настольные 3 секции	Рабочее расстояние,мм	Базовый артикул	Красный	Белый	Настольные 3 секции	Черный
	795	75-3535-3	-4	-5		-6
	1200	75-3590-3	-4	-5		-6
	1060	75-5545-3	-4	-5		-6
	1230	75-6555-3	-4	-5		-6
	1550	75-9065-3	-4	-5		-
	1660	75-9065-3-22	-4	-5		-6
	1730	75-9090-3	-4	-5		-
	1990	75-9090-3-22	-4	-5		-6

Раструбы для дымоприемников System 75
Cтандартное исполнение + цвет пластика					Антистатическое исполнение
Трубка	Длина, мм	Базовый артикул	Красный	Белый	Трубка	Артикул
	250	1-7525	-	-		1-7525-
	250	1-7526	-4	-5
• Наконечник-трубка подходит для небольших концентрированных источников загрязнения. Небольшие размеры позволяют подвести наконечник к источнику дыма, не мешая работе.
Cтандартное исполнение + цвет пластика					Антистатическое исполнение
Щелевой	Ширина, мм	Базовый артикул	Красный	Белый	Щелевой	Артикул
	100	1-7525	-4	-5
• Щелевой наконечник рекомендуется для концентрированных источников загрязнения. Небольшие размеры позволяют подвести наконечник к источнику дыма. Наиболее рациональны для пайки.
Cтандартное исполнение + цвет пластика					Антистатическое исполнение
Воронки	Размеры, мм	Базовый артикул	Красный	Белый	Воронки	Артикул
	Ø 200	1-7524	-4	-5
	Ø 200	1-7524	-	-		1-7524-6
	420 x 320	1-754232	-4	-5
	Ø 280	1-7528	-4	-5
	Ø 385	1-7535	-4	-5		1-7535-6
	330 x 240	1-753324	-4	-5		1-753324-
• Плоский экран: подходит для сильных источников вредных веществ, наиболее эффективны в вертикальном положении на столе. • Металлические воронки подходят для удаления горячего воздуха, дыма, легкой пыли. • Прямоугольные воронки: отлично подходят для отвода легких и интенсивных испарений. Располагается вертикально позади или горизонтально над загрязнителем. Наибольшая эффективность достигается при расположении на небольшом расстоянии над столом. • Круглые воронки: для несильных больших источников загрязнений В комплект наконечников-раструбов включен крепежный патрубок.

System 75 Антистатический:

Очень важно, чтобы материалы наконечников были такими же, как и материалы дымоприемника, чтобы сохранить проводимость системы. Это особенно актуально при работе с воздуховодами, которые подвержены постоянному электрическому заряду от воздуха. Воздуховоды этих дымоприемников выполнены из хромированного алюминия и проводящего полипропилена.

System 75 Стандартный:

Наконечники для алюминиевых дымоприемников изготавливаются из прозрачного PETG и анодированного или крашенного алюминия. Материалы неприхотливы в уходе и выдерживают воздействие большинства чистящих средств.
