Пленка Fujifilm Prescale для измерения распределения давления

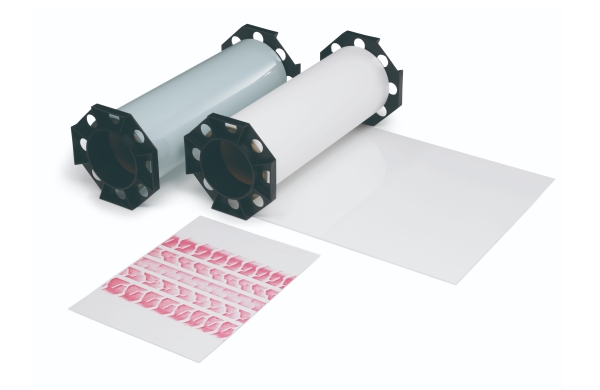

Пленка Prescale является единственной в мире пленкой , которая измеряет давление и распределение давления. Prescale предназначена для точного измерения давления, его распределения и баланса. Благодаря передовым разработкам в сфере производства цветной пленки компания Fujifilm выпустила ультра тонкую и прочную пленку Prescale толщиной менее 200 (100 x 2) мкм.
Оказываемое давление на пленку оставляет на ее поверхности следы красного цвета в местах контакта. Степень давления на участок определяется по насыщенности цвета отпечатков.
Существует восемь различных типов пленки Prescale, которые охватывают широкий спектр возможностей для измерения давления (0,05–300 МПа) (7,25 psi–43,500 psi).
Основные достоинства
- Визуальный анализ распределения / равномерности контактного давления.
- Возможность оцифровки изображения контактного давления в виде цветных отпечатков разной степени окрашенности.
- Низкая цена и отсутствие необходимости дополнительного специального оборудования.
Структура
Существует два варианта пленки Prescale: одно- и двухпленочный. Однопленочный вариант состоит из слоя цветопроявляющего полиэстера с нанесенными на него микрокапсулами с красящим пигментом. Двупленочный вариант состоит из двух слоев полиэстера. На одном из них находятся микрокапсулы с красящим пигментом, а на другом цветопроявляющий слой. Оба слоя полиэфира используют нанесенный на них материал для проявления отпечатков.
При оказании давления микрокапсулы разрушаются и цветопроявляющий слой в местах взаимодействия окрашивается. На пленке проступают отпечатки красного цвета.
Типы пленки Prescale
Существуют восемь типов пленки Prescale, каждый из которых соответствует различному уровню измеряемого давления. Выберите подходящий тип.
Характеристики
| Однопленочный вариант (W) | Однопленочный вариант (S) | |
|---|---|---|
| Точность | ±10% или меньше (данные получены с помощью денситометра при 23°C, 65% сравнительной влажности) | |
| Рекомендованная температура при эксплуатации | 20°C ~ 35°C (68°F–95°F)1 | |
| Рекомендованная влажность при эксплуатации | 35% ~ 80% сравнительной влажности2 | |
| Толщина | 100µm 100µm × 2 | |
1 Для предельно слабого давления (4LW), для предельно сильного давления (HHS): 15°C–30°C.
2 Для предельно слабого давления (4LW): 20%–75% сравнительной влажности, для предельно сильного давления (HHS): 35%–70% сравнительной влажности.
Руководство по использованию
Двупленочный вариант（Extreme Low：4LW~Medium：MW）
Подготовьте два соразмерных отрезка пленки Prescale (A-пленка находится в черном пакете, а C-пленка — в синем).
Расположите пленки рабочей поверхностью друг к другу и установите на объекте для проведения измерения.
Окажите необходимое для замера давление. На пленке появятся отпечатки красного цвета, насыщенность которого указывает на степень оказанного давления.
После отделения С-пленки вы сможете проанализировать распределение давления.
Для дальнейшего более точного изучения полученных данных, используйте программное обеспечение для анализа.
Однопленочный вариант （Medium:MS~Super High：HHS）
Подготовьте необходимый отрезок пленки Prescale (черный пакет).Расположите пленку на объекте для проведения измерения.Окажите необходимое для замера давление. На пленке появятся отпечатки красного цвета, насыщенность которого указывает на степень оказанного давления.Снимите пленку и проанализируйте распределение давления.Для дальнейшего более точного изучения полученных данных, используйте программное обеспечение для анализа
