Описание:

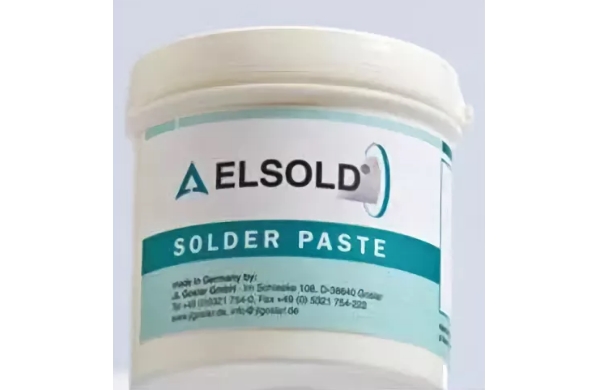

Паяльная паста 4300 – уникальный продукт производимый компанией ELSOLD. Уникальность пасты заключается в специфике ее флюсующей составляющей. Паяльная паста 4300 содержит водосмываемый флюс, не требующий отмывки (!). Остатки флюса 4300 не требуют обязательного удаления после пайки, так как не являются коррозионно-активными. Однако, в случае необходимости, могут быть удалены водой при температуре 40-60°С. Еще одной отличительной особенностью пасты 4300, является время между пайкой и отмывкой, которое может составлять до 7 дней٭.
Паяльная паста 4300 доступна с оловянно-свинцовым и бессвинцовым сплавом. Стандартная бессвинцовая модель производится со сплавом SAC305 (Sn96,5Ag3,0Cu0,5) и носит наименование LF-4300.
Данные продукты обладают широким технологическим окном процесса трафаретной печати и оплавления, подходят для большинства применений.
После пайки оставляют минимальное количество прозрачных остатков флюса. Паяльные пасты 4300 и LF-4300 обладают длительным сроком жизни на трафарете и идеально подходят для современных условий производства электроники.
Линейка паст серии 4300 разработана с учетом необходимости пайки в одном технологическом процессе компонентов и печатных плат с оловянно-свинцовой и бессвинцовой металлизацией.
Отличительные особенности:
• флюс, применяемый в составе паяльной пасты – синтетический (REL0)
• широкое технологическое окно процесса трафаретной печати и пайки оплавлением позволяет успешно использовать паяльную пасту как в лабораторных, так и в крупносерийных производственных процессах
• совместима с большинством типов покрытий печатных плат
• при пайке образуется минимальное количество пустот
• остатки флюса при необходимости могут быть удалены с поверхности печатного узла теплой водой
При трафаретной печати:
• обладает длительным временем жизни на трафарете (более 8 часов)
• сохраняет клейкость до 8 часов
• применяется для нанесения паяльной пасты на контактные площадки под корпуса BGA и μBGA с малым шагом до 0,4 мм с использованием сплава с 3-м Типом частиц припоя.
Отмывка остатков флюса:
Остатки флюса паяльных паст 4300 и LF-4300 не требуют обязательного удаления с поверхности печатного узла, но при необходимости могут быть удалены с помощью горячей деионизованной воды.
Рекомендуемые параметры процесса струйной отмывки: температура воды 40-60˚С, давление струй – 30 - 50 PSI.
Упаковка:
• банки 500 грамм
Перед использованием необходимо выдержать паяльную пасту при комнатной температуре в течение 6-8 часов. Не допускается искусственный нагрев паяльной пасты. Не допускается замораживание паяльной пасты.
| Исследуемый образец | Изначальное значение | После 24 часов | После 96 часов | После 168 часов |
| 4300 Отмывка не производилась | ||||
| Плата № 1 | 3,36е+12 | 8,14е+09 | 4,24е+08 | 9,36е+10 |
| Плата № 2 | 3,54е+12 | 9,58е+09 | 4,65е+08 | 8,66е+10 |
| Плата № 3 | 3,62е+12 | 8,14е+09 | 3,36е+08 | 9,36е+10 |
| 4300 Осуществлять отмывка водой | ||||
| Плата № 1 | 1,59е+12 | 8,74е+09 | 2,44е+10 | 8,99е+10 |
| Плата № 2 | 1,33е+12 | 8,21е+09 | 2,69е+10 | 9,69е+10 |
| Плата № 3 | 4,25е+12 | 7,24е+09 | 2,77е+10 | 8,99е+10 |
| LF-4300 Отмывка не производилась | ||||
| Плата № 1 | 2,58е+12 | 2,79е+09 | 4,48е+08 | 5,96е+10 |
| Плата № 2 | 2,69е+12 | 3,96е+09 | 5,27е+08 | 6,39е+10 |
| Плата № 3 | 1,98е+12 | 4,14е+09 | 6,69е+08 | 5,22е+10 |
| LF-4300 Осуществлялась отмывка водой | ||||
| Плата № 1 | 1,26е+12 | 3,69е+09 | 2,59е+09 | 8,98е+10 |
| Плата № 2 | 4,54е+12 | 3,47е+09 | 2,14е+09 | 7,24е+10 |
| Плата № 3 | 1,47е+12 | 4,47е+09 | 3,44е+09 | 8,98е+10 |
Данные по безопасности, подробное описание с указанием рекомендуемого температурного профиля пайки оплавлением доступны по запросу.
*испытания проводились в лабораторных условиях
