Паяльная паста Efd Sn62nclr-a, 10г

    1 663 руб

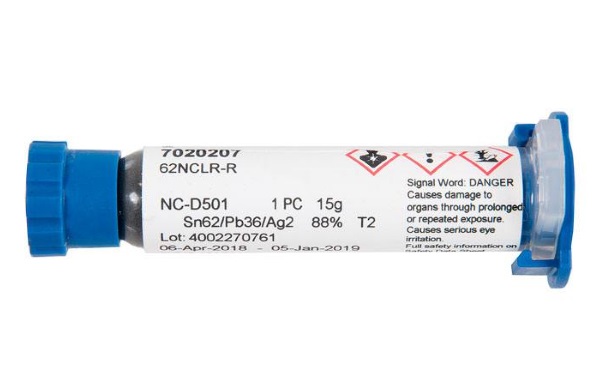

      Паяльная паста Efd Sn62nclr-a, 10г


      Паяльная паста SolderPlus SN62NCLR-A представляет собой не требующую отмывки паяльную пасту, имеющую оптимальные характеристики при любых методах нанесения:

      • Малое количество остатка флюса после пайки;
      • Высокая смачиваемость;
      • Время жизни после нанесения: 8+часов.

      Остаток флюса NCLR на плате бесцветен, прозрачен, нелипок, некоррозионен, не требует отмывки.

      Флюсы и паяльные пасты компании EFD соответствуют следующим международным стандартам:

      • J-STD-004 для флюсов
      • J-STD-005 для паяльных паст
      • J-STD-006A для сплава металла.

      Технические характеристики


      J-STD-004

      Классификация:

      ROL1

      Коррозионная активность флюса (тест медное зеркало):

      прошел

      Хромат серебра:

      прошел

      Фториды (испытание методом пятна):

      прошел

      Коррозия:

      отсутствует

      SIR (поверхностное сопротивление изоляции) плата без монтажа после выдержки 24 часа:

      1,1 × 1010 Ом

      SIR (поверхностное сопротивление изоляции) плата без монтажа после выдержки 96 часа:

      9,7 × 1010 Ом

      SIR (поверхностное сопротивление изоляции) плата без монтажа после выдержки 168 часа:

      7,0 × 1010 Ом

      J-STD-005

      Содержание металла:

      87,5% ±0,5%

      Вязкость при температуре 25°C:

      525 ±25 kcPs

      Тест на смачиваемость:

      прошел

      Тест на осадку отпечатков пасты: IPC-A-20

      Размер шага: 0,63 / 0,33 мм

      при температуре 25°C:

      проходит при: 0,20 / 0,15 мм

      при температуре 150°C:

      проходит при: 0,20 / 0,15 мм

      Тест на осадку отпечатков пасты: IPC-A-21

      Размер шага: 0,33 / 0,20 мм

      при температуре 25°C:

      проходит при: 0,33 / 0,20 мм

      при температуре 150°C:

      проходит при: 0,41 / 0,25 мм

      J-STD-006

      Сплав:

      Sn62Pb36Ag2

      Размер частиц:

      Тип II (25-45 мкм)

      Температура плавления:

      179-189°C

      Параметры зоны предварительного нагрева

      • Температура: 30°C до 100°C
      • Скорость: < 3°C / с
      • Время: 25-90 с
      • Условное время: 70 с

      Параметры зоны смачиваемости

      • Температура: 100°C до 130°C
      • Скорость: 0,25-3°C / с
      • Время: 10-120 с
      • Условное время: 45 с

      Для пайки BGA:

      • Температура: 100°C до 130°C
      • Скорость: 0,12-1°C / с
      • Время: 30-240 с
      • Условное время: 120 с

      Параметры зоны активации

      • Температура: 130°C до 179°C
      • Скорость: 0,4-3°C / с
      • Время: 15 до 120 с
      • Условное время: 65 с

      Параметры зоны оплавления

      • Температура: 179°C до 204-229°C
      • Скорость: < 3°C / с
      • Время: 30 до 110 с
      • Условное время: 65 с
      • Пиковая температура: 204-229°C
      • Оплавление начинается при температуре 179°C

      Хранение

      Хранить при температуре от +4°C до +21°C. Не подвергать заморозке. Пасту следует поместить в комнатные условия за 4 часа до момента использования.
