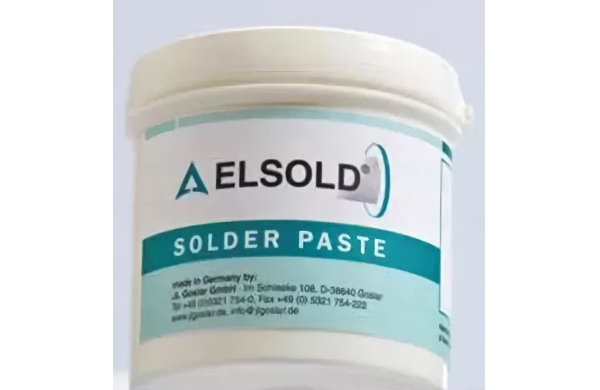

Безотмывная паяльная паста Elsold Sm-388
Описание:
Паяльная паста SM-388 – идеальный выбор для применения при производстве изделий, не требующих обязательного удаления остатков флюса после пайки. Благодаря уникальному синтетическому флюсу, входящему в состав данной пасты, процесс отмывки в большинстве случаев может быть исключен, что позволяет заметно сократить время технологического процесса. Минимальные, прозрачные остатки флюса после пайки (рис.1), не являются коррозионно-активными, и не препятствуют осуществлению электрического контроля. Однако, наряду с этим, при необходимости остатки флюса могут быть легко удалены при помощи современных промывочных жидкостей.
Паяльная паста SM-388 идеально подходит для решения большинства производственных задач благодаря широкому технологическому окну процесса трафаретной печати и оплавления. Паяльная паста SM-388 обладает продолжительным сроком жизни на трафарете и была разработана с учетом необходимости пайки в одном технологическом процессе компонентов и печатных плат с оловянно-свинцовой и бессвинцовой металлизацией.
Остатки флюса паяльной пасты SM-388 обладают высокой влагостойкостью, благодаря чему возможно использование данной пасты при производстве изделий, технологический процесс сборки которых предусматривает использование жидких водосмываемых флюсов. При взаимодействии с водой на этапе удаления водосмываемых флюсов остатки флюса паяльной пасты SM-388 не образуют белый налет.
Особенности:
• синтетический флюс, применяемый в составе паяльной пасты обладает высокой температурной стабильностью
• остатки флюса после пайки – практически незаметные, прозрачные
• активаторы, присутствующие в составе флюса паяльной пасты SM-388 не содержат соединений хлора и соответствуют требованиям стандартов IPC-SF-818 и QQ-S-571E
• флюс, применяемый в составе SM-388 содержит ингибиторы коррозии, растворители с высокой точкой кипения, тиксотропные присадки и стойкие к высоким температурам синтетические смолы
• остатки флюса после пайки обладают повышенной влагостойкостью, по сравнению с остатками флюсов традиционных паяльных паст
• минимальный шаг трафаретной печати 0,4 мм с использованием частиц припоя 3-го Типа.
При трафаретной печати:
| • | обладает длительным временем жизни на трафарете (более 8 часов) |
| • | допускает паузы в трафаретной печати до 60 минут |
| • | применяется для нанесения паяльной пасты на контактные площадки под корпуса BGA и μBGA с малым шагом до 0,4 мм |
Отмывка остатков флюса
Остатки флюса паяльной пасты SM-388 в большинстве случаев не требуют удаления с поверхности печатной платы. При необходимости остатки флюса могут быть удалены с использованием современных промывочных жидкостей, например .
| Метод теста | Время воздействия | Результат | |
| SIR-тест | IPC-TM-650 2.6.3.3 | 168 | 2,0 x 108 Ом |
| Коррозия медного зеркала | IPC-TM-650 2.3.32 | - | Классификация L3NC |
| Образование шариков припоя | IPC-TM-650 2.4.43 | - | Тест пройден |
| Хромат серебра | IPC-TM-650 2.3.33 | - | Тест пройден |
Упаковка:
• банки 500 грамм
Перед использованием необходимо выдержать паяльную пасту при комнатной температуре в течение 6-8 часов. Не допускается искусственный нагрев паяльной пасты. Не допускается замораживание паяльной пасты.
 |  |
Рис.1. Минимальные, прозрачные остатки флюса после пайки.
Данные по безопасности, подробное описание с указанием рекомендуемого температурного профиля пайки оплавлением доступны по запросу.
