Описание:

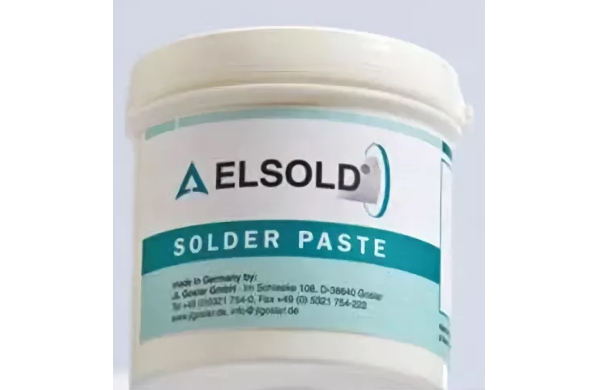

Паяльная паста АР-40 – новейшая разработка компании ELSOLD. Благодаря наличию в своем составе уникальных химически модифицированных материалов обладает рядом преимуществ по сравнению с традиционными паяльными пастами.
Особенности:
• наиболее длительное время жизни на трафарете по сравнению с представленными на рынке паяльными пастами (до 72 часов)
• может храниться при комнатной температуре в течение 3 месяцев без потери первоначальных свойств
• отпечатки пасты сохраняют свою клейкость более 5-ти дней при комнатной температуре
• срок годности составляет не менее 9-ти месяцев при соблюдении условий хранения
Паяльная паста АР-40 в своем составе не содержит галогенов, может поставляться как со свинецсодержащим, так и с бессвинцовым сплавом.
АР-40 обладает отличной смачиваемостью, независимо от того в какой среде проводится процесс оплавления, будь то воздушная или азотная среда. Паяльная паста АР-40 обладает продолжительным сроком жизни на трафарете, что позволяет применять ее как в условиях крупносерийных производств, так и в условиях лабораторных производств.
Паяльная паста АР-40 разработана с учетом необходимости пайки в одном технологическом процессе компонентов и печатных плат с оловянно-свинцовой и бессвинцовой металлизацией (при использовании стандартного сплава Sn62Pb36Ag2).
При хранении печатных плат с нанесенной паяльной пастой в течение длительного времени отпечатки не растекаются. В результате, после пайки оплавлением на поверхности печатного узла отсутствуют перемычки и шарики припоя.
Отпечатки паяльной пасты AP-40 не высыхают и не покрываются коркой даже при высоких температурах в летнее время.
Благодаря уникальной рецептуре флюсующей композиции паяльная паста АР-40 обладает выдающимися характеристиками, способными удовлетворить требованиям большинства производителей радиоэлектронной аппаратуры.
При трафаретной печати:
• обеспечивает высочайшую повторяемость формы отпечатков
• применяется для нанесения на контактные площадки под корпуса BGA и μBGA с малым шагом до 0,2 мм (!!!)
• сохраняет свои клеящие свойства более 5-ти дней при комнатной температуре
• широкое технологическое окно процесса трафаретной печати и пайки оплавлением
Отмывка остатков флюса
Остатки флюса паяльной пасты AP-40 в большинстве случаев не требуют удаления с поверхности печатной платы. При необходимости остатки флюса могут быть удалены с использованием современных промывочных жидкостей, например .
Упаковка:
• банки 500 грамм
Перед использованием необходимо выдержать паяльную пасту при комнатной температуре в течение 6-8 часов. Не допускается искусственный нагрев паяльной пасты. Не допускается замораживание паяльной пасты.
Результаты испытаний на растекание отпечатков паяльной пасты по стандарту DIN 32513 показаны на рис.1.
Условия проведения испытаний:
• Толщина трафарета 150 мкм
• Минимальный зазор между апертурами трафарета 0,2 мм
• Размер частиц припоя – Тип 3
• Хранение подложки с нанесенной пастой при комнатной температуре с последующей выдержкой при температуре 150°С в течение 5 минут.
 |  |

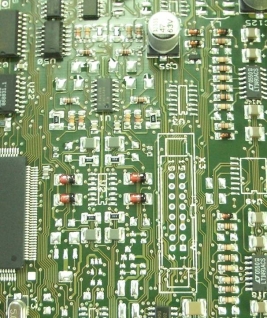

Рис.1. Минимальные, прозрачные остатки флюса после пайки.
Данные по безопасности, подробное описание с указанием рекомендуемого температурного профиля пайки оплавлением доступны по запросу.
