Описание:
Бессвинцовая безотмывная паяльная паста со среднеактивным канифольным флюсом (RMA) V349 3-5LFH02-E изготавливается без применения галогенных соединений в качестве активаторов. Ее состав специально разработан, чтобы обеспечить низкую температуру плавления для применения в технологии поверхностного монтажа (SMT).
Спецификация:
| Характеристика | Значение | Промышленный стандарт |
| Содержание флюса | 11 ± 0.5% | IPC TM-650 2.2.20 |
| Тип флюса | Безотмывный | Singapore Asahi |
| Размер частиц | 25-45 мкм (Тип 3) | IPC TM-650 2.2.14 |
| Тест медного зеркала | Пройден | IPC-TM-650 2.3.32 / JIS Z 3197: 1999 8.4.2 |
| Тест на коррозию медной пластины | Пройден | JIS Z3197 |
| Тест хромата серебра | Пройден | JIS Z3197 |
| Содержание галогенов | 0% | ANSI / J-STD 004 / JIS Z3197 |
| Поверхностное изоляционное сопротивление | > 1 × 10(12) (40 °С / 90% RH / 168 ч) | JIS Z 3197 |
| Тест на растекание | Пройден | IPC TM-650 2.4.3 |
| Тест образования шариков припоя | Пройден | IPC TM-650 2.4.43 / JIS Z 3284: 1994 Annex 11 |
| Тест на сухость шлака | Пройден | JIS Z 3197 |
| Вязкость пасты | 800 ± 15% kcPs / 225 ± 15 Pa.S | IPC-TM-650 3.1.2/6 / JIS Z 3284 |
| Тиксотропный индекс | 0.50 - 0.55 | JIS Z 3284 |
| Состав сплава | Sn/Ag/Cu/ In+Х | - |
| Температура плавления | 202 - 207 °С | Дифференциальная сканирующая калориметрия (DSC) |
| Тест на клейкость | 99 грамм-силы (8часов) | JIS Z 3284 |

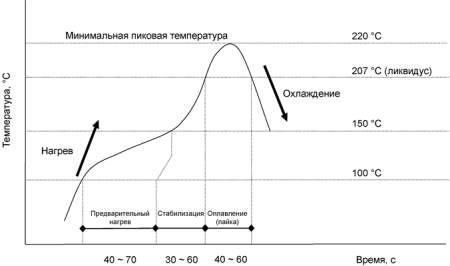

Рекомендуемый профиль пайки пастой 3-5LFH02-E
| Мин. пиковая температура | 225 °С |  |
| Предварительный нагрев | 100 – 150 °С | |
| Стадия стабилизации | 150 – 207 °С 30-50с | |
| Оплавление (пайка) | > 210 °С 40-70с | |
| В процессе пайки необходимо достижение указанной минимальной пиковой температуры, однако, также необходимо учитывать свойства печатной платы, применяемого технологического процесса и точность контрольного оборудования. | ||
