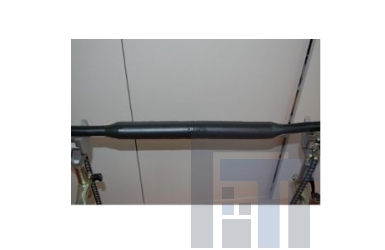

Заливные кабельные муфты для кабеля с резиновой изоляцией Кг, Кгэш, 91-av
Заливные гибкие соединительные муфты разработаны специально для соединения и ремонта гибких резиновых не экранированных кабелей на напряжение 1,2 кВ. Монтаж муфт осуществляется без пламени (горелки). Место соединения остается гибким. Подходит для следующих типов кабелей: КГ, КГН, КПГ. При доукомплктации муфты двумя рулонами полупроводящей ленты Scotch 13 муфта заливная данного типа подходит для соединения кабеля гибкого экранированного 1140 В КГЭШ, и его аналогов.
Подходит для следующих типов кабелей: КГ, КГН, КПГ, КГЭШ.
При монтаже муфты после разделки кабеля жилы соединяются соединителями, и выполняется восстановление изоляционного слоя с помощью специальной ленты Scotch 23, входящей в комплект муфты. Затем формируется временный корпус муфты, в который заливается специальный гибкий полиуретановый компаунд Scotchcast 2130. После застывания компаунда корпус муфты удаляется. Таким образом, оболочка кабеля полностью восстанавливается, и место соединения сохраняет такую же гибкость, как и кабель. В муфте используется двухкомпонентный гибкий полиуретановый компаунд Scotchcast 2130, обладающий повышенной допустимой нагрузкой на растяжение и изгиб. Компаунд не содержит растворителей и затвердевает при комнатной температуре.
Соединительные муфты данного типа разрешается применять на кабеле КГ, КГН, КГЭШ в рудниках и шахтах, на открытых горных работах (в карьерах), и обогатительных фабриках. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-37138 от 24.12.2009 г.
Преимущества использования:
• Большая долговечность отремонтированного соединения;
• Экономичность и быстрота монтажа;
• Место соединения можно наматывать на барабан;
• Затвердевший компаунд сохраняет эластичность в течении длительного времени;
• Высокая адгезия к изоляции жил и оболочке кабеля, в том числе при длительной и переменной изгибающей нагрузке.
Параметры муфт для гибкого кабеля:
| № | Наименование муфты | Диаметр оболочки кабеля, мм | Сечение жил, мм2 | Длина муфты, мм | |
| мин. | макс. | ||||
| 1 | 91-AV-120 | 18 | 26 | 4 x 4 - 4 x 6 | 240 |
| 2 | 91-AV-130 | 25 | 30 | 4 x 10 - 4 x 16 | 230 |
| 3 | 91-AV-140 | 29 | 34 | 4 x 25 | 330 |
| 4 | 91-AV-160 | 40 | 63 | 4 x 35 - 4 x 50 | 360 |
| 5 | 91-AV-170 | 47 | 80 | 4 x 150 | 4 x 50 5 x 25 |
| 6 | 91-AB 116 | 58 | 35 | 4 x 50 - 4 x 120 | 520 |
Комплект поставки:
• корпус муфты;
• двухкомпонентный компаунд Scotchcast;
• самослипающаяся лента Scotch 23
• уплотнительная лента;
• абразивная лента;
• инструкция по монтажу.
В комплект поставки не входят соединители. По запросу заказчика муфты комплектуются соединителями под опрессовку.
