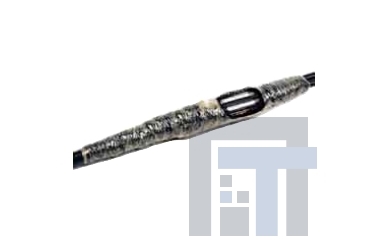

| Заливная соединительная муфта 3M Scotchcast с принудительным нагнетанием компаунда Серия 92-ОТ 421-3 (U) Назначение Эта заливная муфта применяется для сращивания трехжильных кабелей с бумажной изоляцией, работающих под напряжением 6/10 кВ. Способ принудительного нагнетания компаунда представляет собой особую технологию сращивания кабеля. Этот способ разработан компанией ЗМ специально для выполнения работ в труднодоступных местах, например при вертикальном кабельном вводе, в углах и высоко расположенных местах, т. е. там, где нельзя установить муфту обычным способом. С помощью технологии принудительного нагнетания компаунда, например, можно изготовить защитную муфту, кожух на кабеле среднего напряжения. В данном случае можно использовать компаунды № 1471N, 1400UH4. Модификация муфты с компаундом Scotchcast™ типа 92-ОТ 421-3 U разработана специально для применения на предприятиях угледобывающей промышленности, как в подземных горных выработках, так и в наземных сооружениях, в нефтехимической промышленности и везде, где кабели и места их сращивания подвержены высоким химическим, механическим и термическим нагрузкам. Преимущества • Метод особенно пригоден при вертикальном монтаже • Применяется для любого сечения кабеля • Отсутствует ограничение по длине муфты • Универсальность применения • Использование системы СМР (закрытое смешивание и заливка) • Остатки компаунда в пакете для смешивания после использования можно утилизировать, как бытовые отходы • В модификации муфты 92-ОТ 421-3 U используется двухкомпонентный трудновоспламеняемый, самозатухающий, устойчивый к воздействию химикатов компаунд № 1400U • Отсутствие огня при монтаже |
| Характеристики | |||
| Тип кабеля | Размеры кабеля с бумажной изоляцией | Обозначение Сечение жил | |
| АСБ, ААБ л, АА Шв | 70 – 240 / 120 - 240 | 92 – ОТ 421-3 (U) | |
| Примечание: При монтаже данной муфты требуется специальный инструмент - шприц для нагнетания компаунда Е-4 D. Для уменьшения физических размеров муфты и упрощения монтажа рекомендуется использовать соединители под опрессовку. |
|
|
