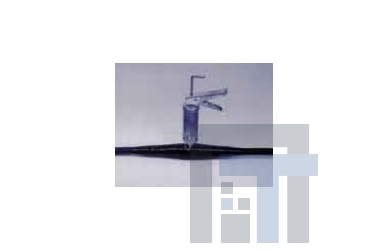

Заливная соединительная муфта 3M Scotchcast с принудительным нагнетанием компаунда

Снят с производства. По подбору замены обращайтесь к менеджерам компании.

Заливная соединительная муфта 3M Scotchcast с принудительным нагнетанием компаунда

Назначение

Способ принудительного нагнетания компаунда представляет собой особую технологию сращивания кабеля. Этот способ разработан компанией 3М специально для выполнения работ в труднодоступных местах, например, при вертикальном кабельном вводе, в углах и высоко расположенных местах, т. е. там, где нельзя установить муфту обычным способом. С помощью технологии принудительного нагнетания компаунда, например, можно изготовить защитную муфту, кожух на кабеле среднего напряжения. В данном случае можно использовать тип компаунда № 4 и № 1400 и №1471N.

Конструкция для создания защитного кожуха

• Обмотать соединенные и изолированные жилы объемной сетчатой лентой или установить подушки из сетчатой ленты между жилами.
• Намотать сетчатую ленту по всей длине сращивания.
• Воссоздать внешний экран кабеля с помощью ленты Scotch® 24, трубчатой медной оплетки или экранирующего чулка и закрепить на концах с помощью пружинных колец CFS.
• Надеть инъекционный клапан для закачки компаунда и обмотать внешнюю оболочку лентой Scotch® 22.
• Наложить прижимной бандаж по всей длине сращивания, проделать наклонное дренажное отверстие на одном конце муфты. Как только при нагнетании из этого отверстия появится компаунд, на втором конце необходимо проделать еще одно отверстие.

Преимущества

• Метод особенно пригоден при вертикальном монтаже
• Применяется для любого сечения кабеля
• Отсутствует ограничение по длине муфты
• Универсальность применения
• Используется высококачественный компаунд

Компоненты (заказываются по-отдельности)
P-1 B	Инъекционный клапан для закачки компаунда
P-3 DS	Сетчатая лента / 38 мм x 10 м
P-4 D	Прижимной бандаж / 40 мм x 10 м
P-5 B	Насадка для подключения к пакету с компаундом
E-4 D	Шприц для нагнетания компаунда
Scotch® 22	Электроизоляционная лента, 38 мм x 33 м
Scotch® 24	Ленточная медная оплетка, 25 мм x 4,5 м
Компаунд № 4	Пакет для смешивания, размер A (90 г)
Компаунд № 4	Пакет для смешивания, размер B (210 г)
Компаунд № 4	Пакет для смешивания, размер C (420 г)

Определение необходимого количества компаунда

Необходимое количество компаунда № 4 зависит от того, какое количество сетчатой ленты используется. Потребность в компаунде может быть определена по следующему эмпирическому правилу:

Пример определения расхода материалов:

Перерабатывается 5 рулонов сетчатой ленты P-3 DS.
= 75 единиц
= 3 пакета для смешивания, размер С
1 пакет для смешивания, размер В
1 пакет для смешивания, размер А

1 рулон сетчатой ленты P-3 DS	= 15 единиц
1 Пакет для смешивания, размер A	= 5 единиц
1 Пакет для смешивания, размер B	= 10 единиц
1 Пакет для смешивания, размер C	= 20 единиц

На один пакет для смешивания требуется одна насадка P-5 B.

Определение потребности в материалах
Сечение жилы (мм2)	Сетчатая лента P-3 DS	Инъекционный клапан P-1 B	Прижимной бандаж P-4 D	Насадка для подключения P-5 B	Компаунд № 4, размер С	Scotch® 22 38 x 33 мм
25 – 50	2 рулона	1 шт.	1 рулон	2 шт.	2 шт.	1 рулон
70 – 120	3 рулона	1 шт.	1 рулон	3 шт.	3 шт.	1 рулон
150 – 240	5 рулонов	1 шт.	2 рулона	4 шт.	4 шт.	1 рулон
