Заливная соединительная муфта 3M Scotchcast с компаундом № 1471N Серия 91-A xx

Снят с производства. По подбору замены обращайтесь к менеджерам компании.

Заливная соединительная муфта 3M Scotchcast с компаундом № 1471N Серия 91-A xx

Назначение

Заливная соединительная муфта Scotchcast™ типа 91-A используется в низковольтных электрических системах электросетевых и промышленных предприятий, а также может быть установлена на кабелях с пропитанной бумажной изоляцией и контрольных кабелях.

Преимущества

• Отсутствие выделения вредных веществ
• Отсутствие контакта с компаундом во время смешивания и заливки благодаря системе CMP (закрытая система смешивания и заливки)
• Остатки компаунда в пакете для смешивания после использования можно утилизировать, как бытовые отходы
• Высокая допустимая нагрузка на растяжение на готовое соединение
• Прозрачный корпус муфты, позволяющий контролировать заливку компаунда
• Прозрачный пакет для смешивания, облегчающий визуальный контроль за процессом смешивания

Характеристики

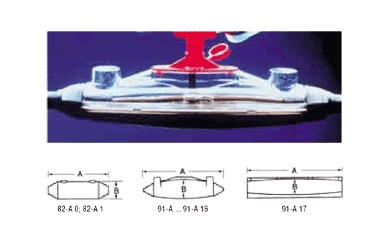

Обозначение	Размеры		Диаметр кабеля	Максимальная емкость
	А мм	В мм	мм	(А)ВВГ мм2	(А)ВВГ мм2	(А)СБ мм2	КВВГ мм2
82-A 0*	110	25	7 – 16	–	4 x 1,5	–	–
82-A 1*	182	25	7 – 16	5 x 1,5	4 x 4	–	–
91-A 11	190	36	8 – 24	–	4 x 10	–	–
91-A 12	276	49	14 – 30	5 x 10	4 x 25	–	19 x 2,5
91-A 13	360	54	23 – 35	5 x 16	4 x 50	–	30 x 2,5
91-A 14	400	69	28 – 47	5 x 25	4 x 95	4 x 70	52 x 2,5
91-A 15	520	100	33 – 55	5 x 35	4 x 150	4 x 120	–
91-A 16	700	128	48 – 70	–	4 x 240	4 x 240	–
91-A 17	870	140	55 – 77	–	4 x 400	–	–

* содержит компаунд № 4

Соответствие стандартам

Соединительная муфта соответствует требованиям стандарта VDE 0278 в части 1 и 3.

Комплект поставки

В комплект поставки соединительной муфты входит прозрачный двухсоставной корпус, упаковка с компаундом, уплотнительная лента, абразивная лента и инструкция по монтажу. В комплект поставки не входят соединители. Указание: при использовании муфты для соединения кабелей с пропитанной бумажной изоляцией для дополнительной обмотки жил кабеля требуется рулон электротехнической ленты Scotch® 23.
