Снят с производства. По подбору замены обращайтесь к менеджерам компании.

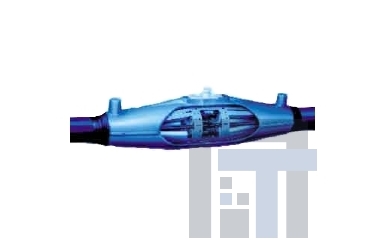

Заливная соединительная муфта 3M Scotchcast с компаундом № 1400 U Серия 92-Ax U

Назначение

Заливная соединительная муфта Scotchcast™ серии 92-x U разработана специально для предприятий угледобывающей промышленности для применения как в подземных горных выработках, так и в наземных сооружениях, в нефтехимической промышленности, и везде, где кабели и места их сращивания подвержены высоким химическим, механическим и термическим нагрузкам.

Преимущества

• Минимальное выделение изоцианата
• Отсутствие контакта с компаундом во время смешивания и заливки благодаря системе CMP (закрытая система смешивания и заливки)
• Остатки компаунда в пакете для смешивания после использования можно утилизировать, как бытовые отходы
• Прозрачный пакет с компаундом, облегчающий визуальный контроль за процессом смешивания
• Прозрачный корпус муфты, состоящий из двух частей, выполненный из трудновоспламеняемого и самогасящегося материала
• Двухкомпонентный трудновоспламеняемый, самогасящийся, устойчивый к воздействию химикатов компаунд № 1400 U

Характеристики
Диаметр кабеля, мм	Максимальная емкость					Размеры, мм		Обозначение
Диаметр кабеля, мм	NYCY, мм2	NSSHou-E, мм2	NSSHou-J, мм2	NSSHou-Kon, мм2	G-YYbY L-YY(ZG)Y, мм2	А	В	Обозначение
7 – 14	–	–	–	–	2 x 2 x 0,8	110	25	82-A0 U
7 – 16	–	–	–	–	5 x 2 x 0,8	182	25	82-A 11U
8 – 27	4/4 – 10/10	6 + 3 x 6/3E	2,5 – 4	–	8 x 2 x 0,8	190	36	92-A 1 U
14 – 33	16/16 – 25/25	16 + 3 x 16/3E	6 – 10	6/6 – 10/10	19 x 2 x 0,8	276	49	92-A 2 U
23 – 40	35/35 – 50/50	35 + 3 x 16/3E	16 – 25	16/16 – 25/16	48 x 2 x 0,8	360	54	92-A 3 U
28 – 54	50/50 – 70/70	50 + 3 x 25/3E	35 – 50	35/16 – 50/25	100 x 2 x 0,8	400	69	92-A 4 U
33 – 63	95/95 – 150/150	95 + 3 x 50/3E	70 – 95	70/35 – 95/50	–	520	100	92-A 5 U
45 – 80	150/150 – 240/240	150 + 3 x 95/3E	120 – 150	120/70 – 150/95	–	700	128	92-A 6 U

Соответствие стандартам

Соединительная муфта соответствует требованиям стандарта VDE 0278 часть 1 и 2 и VDE 0291 часть 2. Муфта имеет разрешение на использование в горнодобывающей промышленности (пример: выданное земельным горным надзором земли Северный
Рейн-Вестфалия, маркировка разрешения 12.22.67-2-7, и соответствуют условиям испытаний полимерных изделий и требованиям закона о горном деле)

Комплект поставки

В комплект поставки соединительной муфты входит корпус, упаковка с компаундом № 1400 U, уплотнительная лента, абразивная лента и инструкция по монтажу. В комплект поставки не входят соединители. Компаунд можно заказывать отдельно.
