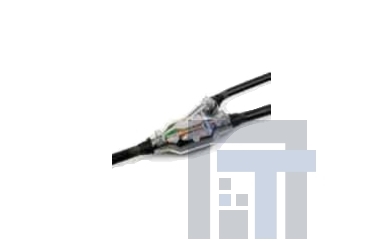

Заливная ответвительная муфта 3M Scotchcast с компаундом № 1471N Серия 91-B xx

Заливная ответвительная муфта 3M Scotchcast с компаундом № 1471N Серия 91-B xx

Назначение

Ответвительная муфта Scotchcast™ типа 91-В используется для сращивания и ответвления кабелей с пластмассовой изоляцией, прокладываемых в низковольтных установках (например, для домового присоединения и уличного освещения).

Преимущества

• Минимальное выделение изоцианата
• Отсутствие контакта с компаундом во время смешивания и заливки благодаря системе CMP (закрытая система смешивания и заливки)
• Упаковку компаунда можно утилизировать как бытовые отходы, так как в ней не содержится остатков компаунда
• Высокая допустимая нагрузка на растяжение на готовое соединение
• Прозрачный корпус муфты, позволяющий контролировать заливку компаунда
• Прозрачный пакет для смешивания, облегчающий визуальный контроль за процессом смешивания


91-B 152 91-B 171D	91-B 15	91-B 16 91-В 121	91-B 11 91-B 12	91-C 11 91-C 13

Характеристики
Обозначение	Размеры, мм	Сечение жилы, например, (А)ВВГ, мм	Диаметр кабеля, мм2
91-B 152 *1)	A = 290 B = 130	от 4 x 50 до 4 x 150 от 4 x 16 до 4 x 50	Кабель: 30 – 51 Параллельный отвод: 18 – 33
91-B 171 *	A = 645 B = 200	от 4 x 150 до 4 x 240 от 4 x 70 до 4 x 150	Кабель: 38 – 58 Параллельный отвод: 16 – 45
91-B 15 *	A = 298 B = 120	от 4 x 70 до 4 x 150 от 4 x 10 до 4 x 50	Кабель: 35 –51 Отвод под углом 15°:17 – 33
91-B 16 *	A = 430 B = 130	от 4 x 95 до 4 x 185 от 4 x 10 до 4 x 95	Кабель: 30 – 55 Отвод под углом 20°:17 – 40
91-B 121 2)	A = 205 B = 70	до 4 x 16 /5x6 до 4 x 10 / 5x4	Кабель: 8 – 22 Отвод под углом 30°:8 – 22
91-B 11	A = 190 B = 60	до 4 x 10 до 4 x 4	Кабель: 10 – 24 Отвод под углом 30°:10 – 24
91-B 12	A = 350 B = 98	до 4 x 50 /5x25 до 4 x 35 / 5x16	Кабель: 25 – 33 Отвод под углом 20°: 15 – 30
91-C 11	A = 276 B = 177	до 4 x 16 / 5x6 до 4 x 6 / 5x4	Кабель: 16 – 26 Отвод под углом 90°: 10 – 24
91-C 13	A = 520 B = 205	от 4 x 95 / 5x16 до 4 x 35 / 5x16	Кабель: 29 – 40 Отвод под углом 90°: 20 – 30

Примечания:

* Специально для компактных винтовых зажимов
1) Ответвительная муфта, предназначенная для домового присоединения
2) Ответвительная муфта, предназначенная для уличного освещения

Соответствие стандартам

Ответвительная муфта соответствует стандарту VDE 0278 части 1 и 3.

Комплект поставки

В комплект поставки соединительной муфты входит корпус с откидывающейся крышкой, система уплотнения, компаунд, необходимые монтажные материалы и инструкция по монтажу. В комплект поставки не входят ответвительные зажимы.
