Заливная концевая муфта 3м Scotchcast с компаундом № 1471 N Серия 91-d хх
Заливная концевая муфта 3м Scotchcast с компаундом № 1471 N Серия 91-d хх
Снят с производства. По подбору замены обращайтесь к менеджерам компании.
| Заливная концевая муфта 3М Scotchcast с компаундом № 1471 N Серия 91-D хх Назначение Заливная концевая муфта серии 91-D хх используется в низковольтных электрических системах и предназначена для оконцевания кабелей с пластмассовой и бумажной изоляцией от 1 до 4 жил при установке внутри помещений. Внешняя форма муфты представляет собой двухсоставный конусообразный корпус, залитый компаундом Scotchcast™ № 1471N. Преимущества • Минимальное выделение изоцианата • Отсутствие контакта с компаундом во время смешивания и заливки благодаря системе СМР (закрытая система смешивания и заливки) • Остатки компаунда в паке те для смешивания после использования можно утилизировать, как бытовые отходы • Прозрачный пакет для смешивания, облегчающий визуальный контроль за процессом смешивания • Высокая скорость монтажа |
| Характеристики | |||||||

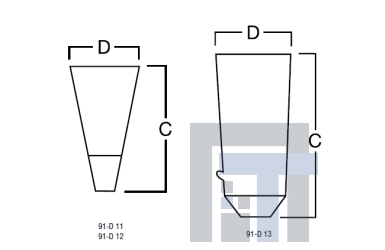

| Размеры С (высота) , мм | Размеры D (толщина), мм | Диаметр кабеля, мм | Максимальная емкость | Количество компаунда, г | Обозначение | ||
| (А)ВВГ, мм2 (А)ВВБ | АВВГ, мм2 АВВБ | (А)СБ, мм2 ААШв | |||||
| 130 | 65 | 10-18 | до 4 х 1 ,5 | доЗх1,5/1,5 | - | 210 | 91-D 11 |
| 140 | 76 | 18-30 | до 4 х 25 | до 3 х 25 / 25 | - | 420 | 91-D 12 |
| 150 | 80 | 33-48 | до 4x120 | до 3x120 /120 | до 3 х 70 | 600 | 91-D 13 |
| Соответствие стандартам Концевая муфта соответствует нормативам VDE 0278, часть 623. Комплект поставки В комплект поставки концевой муфты входит прозрачный двухсоставный корпус, компаунд № 1471N, уплотнительная лента и инструкция по монтажу. В комплект поставки не входят наконечники и заземляющая шина. Примечание При использовании муфт для кабелей с пропитанной бумажной изоляцией для дополнительной обмотки жил кабеля требуется рулон электротехнической ленты Scotch® 23. |
