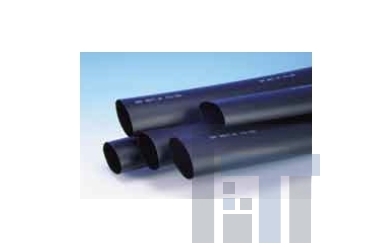

| Толстостенная термоусаживаемая трубка 3M Серия HDT-A x/x Назначение Толстостенные термоусаживаемые трубки используются для изоляции и герметизации соединений всех типов кабелей с пластмассовой и бумажной пропитанной изоляцией, прокладываемых на открытых электроустановках и в грунте. Преимущества • Изделия изготавливаются из модифицированного самозатухающего полиолефина, имеющего высокую стойкость к старению • Устойчивость к ультрафиолетовому излучению и воздействию химикатов • Термоклей, которым покрыта внутренняя поверхность трубок, заполняет все неровности и пустоты, обеспечивая высокую герметичность • Могут использоваться в качестве внешнего защитного кожуха для соединительных муфт |
| Параметры изделий | ||||||
| Поставляемая длина, мм | Внутренний диаметр, мм | Толщина стенки, мм | Контрольный кабель, мм² | Описание изделия | ||
| Перед усадкой | После свободной усадки | Перед усадкой | После свободной усадки | |||
| 1000 | 12 | 3 | 1,05 | 3,2 | – | HDT-A 12/3 |
| 1000 | 19 | 6 | 1,06 | 3,3 | – | HDT-A 19/6 |
| 1000 | 30 | 8 | 1,49 | 4,8 | – | HDT-A 30/8 |
| 1000 | 38 | 12 | 1,57 | 4,8 | 7- 10x1,5- 2,5 | HDT-A 38 /12 |
| 1000 | 48 | 15 | 1,50 | 4,8 | 12-3 0x1,5- 2,5 | HDT-A 48 /15 |
| 1000 | 85 | 26 | 1,37 | 4,8 | 34-5 2x1,5- 2,5 | HDT-A 85 /26 |
| 1000 | 115 | 38 | 1,43 | 4,8 | – | HDT-A 115/38 |
| Характеристики материала | ||
| Параметр | Единица измерения | Значение |
| Степень усадки | – | ≥ 4:1 |
| Продольная усадка | % | –10 макс. |
| Температура усадки | °C | ≥ 135 |
| Рабочая температура | °C | 110 |
| Плотность | г / cм³ | 1,35 |
| Относительное удлинение при разрыве | % | > 300 |
| Прочность на разрыв | МПа | ≥ 10 |
| Влагоемкость | % | ≤ 0,5 |
| Удельное объемное сопротивление изоляции | Ом•см | 10 (13) |
| Сопротивление пробою | кВ / мм | 11 |
| Горючесть | – | самозатухающая |
| * Электрическое соединение жил может быть выполнено с помощью обычных соединителей под опрессовку. Трубки без клея необходимо заказывать с обозначением HDT x/x. Соответствие стандартам Germanischer Lloyd тип S VDE 0278 часть 3 Bureau Veritas 2557/4899 Lloyds Register of Shipping MIL-I-23053/15 |
