Соединительные заливные муфты серии 3м Scotchcas 91-nba

Муфты 3M Scotchcas используются при ремонте кабелей со сплошной изоляцией в сетях, имеющих низкое напряжение. Также они устанавливаются на контрольных кабелях. Муфты могут применяться и для соединения бронированных кабелей, но при этом необходимо использование дополнительных материалов. Одновременно с изделием используется Scotchcas 470 – полиуретановый электротехнический компаунд, представляющий собой гидрофобную смолу. Благодаря этому возможно применение муфт из данной серии для соединения кабелей, которые эксплуатируются под землей (например, для питания насосов, в шахтах) или во влажных средах.

Достоинства соединительных заливных муфт

• Муфта производится в герметичном одноэлементном корпусе.
• Изделие используется с полиуретановым электротехническим компаундом Scotchcast 470, не растворяющимся в воде. Благодаря этому возможна длительная эксплуатация муфты в погруженном состоянии.
• В процессе смешивания компаунда не происходит выделение токсичных веществ.
• Отсутствие контакта в процессе смешивания и заливки компаунда в муфту обеспечивается благодаря использованию специального метода СМР (закрытой системы заливки и смешивания).
• После использования остатки компаунда допускается утилизировать как бытовые отходы (в пакете для смешивания).
• В корпусе муфты 3M находится приемный клапан. Заливной ответный клапан расположен в пакете с компаундом. Это дает возможность предотвратить утечку герметического средства во время его заливки.
• Соединение кабелей муфтой является устойчиво к динамическим и ударным нагрузкам, выдерживает значительные нагрузки на растяжение.
• Прозрачный корпус муфты дает возможность осуществлять контроль при заливке компаунда. Прозрачный пакет, предназначенный для смешивания герметика, также облегчает контроль при соединении его компонентов.
• Изделие допущено Ростехнадзором к применению в горнодобывающей промышленности.

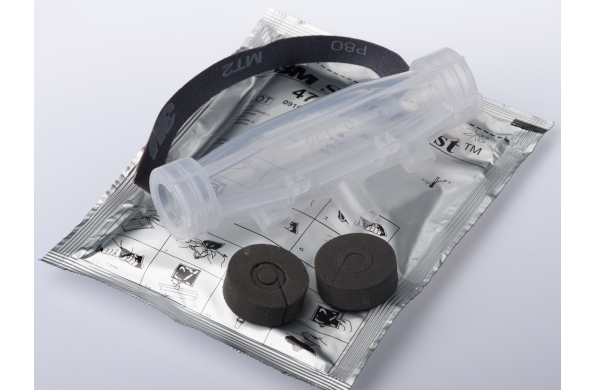

В комплекте с муфтой идет полиуретановый двухкомпонентный компаунд Scotchcast 470 в пакете, имеющем прокалывающийся заливной клапан. Его характеристики приведены ниже.

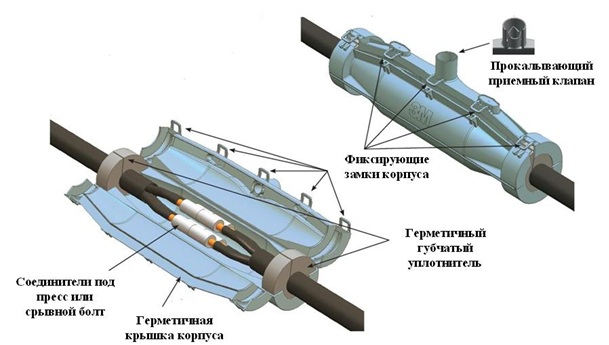

Структура заливной кабельной муфты:

№	Наименование заливной муфты	Диаметр оболочки кабеля, мм		Сечение жил, мм2	Длина муфты, мм
		мин	макс
1	91-NBA 0	6	16	4 x 1,5 - 4 x 4 5 x 1,5 - 5 x 2,5	148
2	91-NBA 1	10	22	4 x 1,5 - 4 x 4 5 x 1,5 - 5 x 2,5	178
3	91-NBA 2	12	25	4 x 6 - 4 x 16 5 x 2,5 - 5 x 10	230
4	91-NBA 3	13	32	4 x 16 - 4 x 25 5 x 6 - 5 x 16	270
5	91-NBA 4	18	36	4 x 25 - 4 x 50 5 x 16 - 5 x 35	319
6	91-NBA 5	19	45	4 x 50 - 4 x 95 5 x 25 - 5 x 50	369
7	91-NBA 6	27	54	4 x 70 - 4 x 120	479
8	91-NBA 7	29	64	4 x 120 - 4 x 240	643

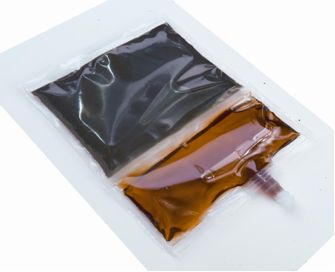

В состав комплекта заливной муфты входит двухкомпонентный полиуретановый компаунд Scotchcast 470 с прокалывающимся заливным клапаном. Ниже приведены его основные характеристики:

	Материал компаунда	полиуретан
	Тип компаунда	двухкомпонентный
	Плотность (г/см3)	1,16
	Вязкость при 230С(Па.с)	0,9
	Твердость по Шору (D)	59
	Удлинение на разрыв (%)	90
	Время отвердения до гелеобразного состояния при 230С (мин)	20
	Диэлектрическая прочность (кВ/мм)	20
	Температура экзотеримеческой реакции при 400С (0С)	90
	Срок хранения (мес)	24

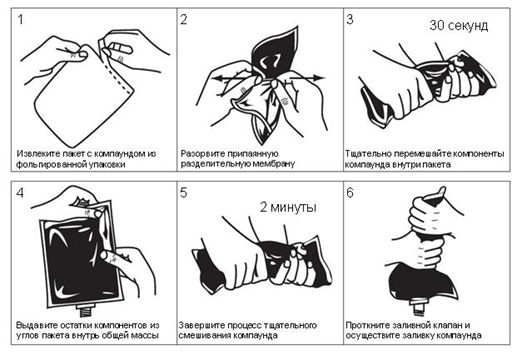

Температура смешивания и заливки компаунда

Данный компаунд может поставляться отдельно от комплектов муфт в упаковках 230 граммов (200 мл, модель Scotchcast 470B) и 426 граммов (370 мл, модель Scotchcast 470С). В этом случае в пакет с компаундом вкладывается специальный прокалывающий зубчик, совместимый с заливным клапаном
