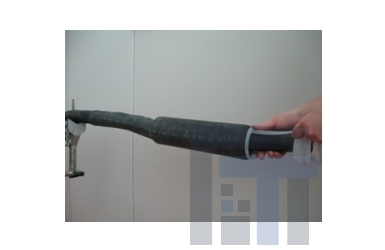

Соединительная муфта холодной усадки 8043-1RUS предназначена для соединения гибких резиновых кабелей, типа КГЭ, КГЭ-ХЛ. Монтаж муфты осуществляется без использования огня, и горелки. Муфту можно монтировать непосредственно на месте повреждения кабеля (в карьере), не вывозя кабель в ремонтный цех.

Преимущества использования муфты 8043-1RUS:

• Муфта рекомендуется для капитального ремонта кабеля;
• Большая долговечность отремонтированного соединения;
• Экономичность и быстрота монтажа муфты, муфта монтируется в течении 1-1,5 часов;
• Место соединения муфтой может наматываться на барабан;
• Технология монтажа без применения огня/нагрева. Не требуется специального инструмента, например, горелки для усадки;
• Постоянство радиального прижимного давления;
• Высокая устойчивость к старению и воздействию химикатов;
• Идеальное решение для гибких кабелей;
• Муфта имеет разрешение Ростехнадзора на использование в горнодобывающей промышленности

Параметры соединительной муфты для гибких кабелей КГЭ:

Наименование комплекта	Сечение*, мм²	Диаметр оболочки кабеля	Марки гибких кабелей
8043-1RUS	25-50	45-61	КГЭ, КГЭ-ХЛ, КГЭТ, КГЭН (ТУ16.К73.02-88),КГпЭ, КГпЭ-ХЛ, КГпЭТ, КГпЭНШ (ТУ16.К73.064-2002), КГЭТ, КГЭТН (ТУ16.К09-125-2002), ЭВТ (ТУ16-505.934-76), КГТЭШ-3,3, КГТЭШ-6,3 (ТУ16.К09-126-2004), КШВЭБбШв, КШВЭПбШв (ТУ 16.К09-155- 2005)

* При любом количестве вспомогательных жил (жила заземления, жила управления, и т.д.)

Восстановление основной изоляции в соединительной муфте серии 8043-1RUS:

Для восстановления основной изоляции используются самослипающиеся изолирующие и проводящие ленты Scotch 130С и Scotch 13, а также трубки холодной усадки из EPDM-резины, входящие в комплекты муфт. С их помощью восстанавливается структура жил кабеля типа КГЭ.
Разделка и сращивание жил осуществляются также, как и в случае с заливной муфтой для гибкого кабеля типа 92-AV. Проводящая лента Scotch 13 накладывается поверх гильзы в два слоя с перекрытием 50%. Таким образом, восстанавливается проводящий экран по жиле, выравниваются неровности гильзы. С целью восстановления основной изоляции жилы сперва накладывается самослипающаяся лента Scotch 130C. Она наматывается до уровня, эквивалентного диаметру основной изоляции. Затем поверх ленты Scotch 130C усаживается трубка холодной усадки. Поверх трубки холодной усадки с заходом на проводящий экран жилы накладывается проводящая лента Scotch 13 в два слоя с перекрытием 50%. Таким образом, восстанавливается проводящий экран по изоляции. Такая операция повторяется для всех трех жил.

Восстановление оболочки в соединительной муфте серии 8043-1RUS:

Восстановление оболочки осуществляется следующим образом. Вначале усаживается внутренняя трубка-кожух холодной усадки. Благодаря этому восстанавливается диаметр сращиваемого кабеля. Затем с заходом на оболочку усаживается внешняя трубка кожух холодной усадки. Таким образом, осуществляется восстановление вторичной изоляции кабеля и герметизация места сращивания.
