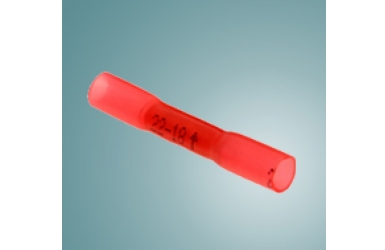

Соединитель проводов (термоусаживаемый соединитель проводов) 3М™ Scotchlok™ MH

Соединители проводов Scotchlok™ MH – это термоусаживаемые соединительные обжимные гильзы с подклеивающим слоем. Состоят из термоусаживаемой трубки с подклеивающим слоем и внутренней гильзы под опрессовку. Предназначены для быстрого соединения проводов между собой при монтаже или ремонтных работах. После опрессовки при нагревании происходит усадка термоусаживаемой трубки и по краям её выступает клей, обеспечивающий герметичность соединения. Материал гильзы: лужёная медь.

Преимущества использования Соединителей проводов Scotchlok™ MH:

- Прозрачность трубок упрощает процесс монтажа - видно вставляемый в гильзу провод;
- Превосходная стойкость газам и растворителям
- Высокая стойкость к истиранию;
- Повторяют рельеф изделия;
- 100% герметичность;
- Рабочие температуры от -55°С до +105°С;
- Коэффициент усадки трубки 3:1.

Таблица выбора соединителей проводов Scotchlok™ MH:

Наименование изделия	Цвет	Сечение провода	Сечение провода Длина (L) в см
MH18BC	красный	0,5-1,5 мм.кв.	3,4
MH14BC	синий	1,5-2,5 мм.кв.	3,8
MH10BC	желтый	4-6 мм.кв.	4,2

Основные технические характеристики соединителей проводов 3М™ Scotchlok™ MH:

Максимальная рабочая температура	105°C
Максимальное рабочее напряжение	Установочный провод — 600 В светотехническое оборудование — 1000 В
Максимальный ток	Тот же, что и у соединяемого провода
Материал изоляции	Полиолефин с адгезивом, TMW
Материал соединителя	Электролитическая медь структуры ETP
Покрытие соединителя	Лужение оловом

Соединители проводов с термоусадочной трубкой имеющей клеевой слой Scotchlok™ включены в номенклатуру UL и сертифицированы CSA для работы под максимальным напряжением 600 В (установочный провод), 1000 В (для световых сигналов и светотехнического оборудования) при максимальной температуре 105°С.
