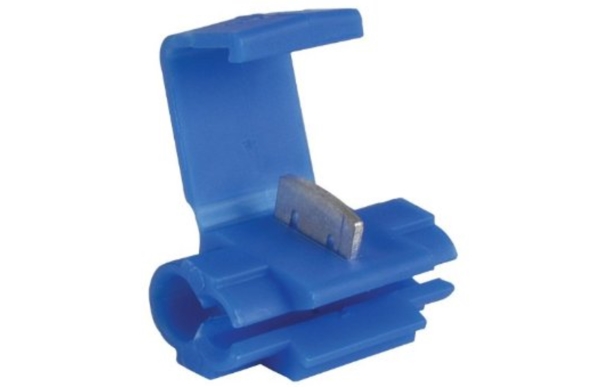

Соединитель электрических проводов с врезным контактом 3м Scotchlok 560в
Соединители электрических проводов Scotchlok™ (скотчлок 3М) с врезным контактом предназначены для соединения или присоединения силового провода (отвода) к магистральному проводу и изоляции соединения. Соединители проводов рассчитаны на использованиес медными силовыми кабелями (проводами), однопроволочными или многопроволочными, гибкими или жесткими. Сечение проводов – от 0,5 мм до 4,0 мм, максимальный диаметр изоляции – до 4,8 мм.
Соединители электрических проводов с врезным контактом имеют пружинный ножевой механизм, который при нажатии прорезает изоляцию и внедряется в медь проводников. Крышка соединителя защелкивается и удерживает контакт в проводниках, обеспечивая герметичность контактной зоны и способствуя диффузии, которая со временем приводит к «холодной сварке» провода и контакта. Корпус соединителей Scotchlok™ (скотчлок 3М) сделан из полипропилена, устойчивого к химическим веществам и растворителям. Ножевой контакт – из устойчивой к коррозии луженой латуни. Для монтажа соединителей достаточно обычных плоскогубцев.
Преимущества использования соединителей электрических проводов Scotchlok™ (534, 558, 560В, 562):
- соединение без пайки;
- без зачистки изоляции;
- без монтажного инструмента;
- на разные типы и сечения проводов.
Параметры соединителей электрических проводов с врезным контактом Scotchlok™ (534, 558, 560В, 562):
| Тип | Применение | Сечение провода | Номинальное напряжение | Предельная температура | Цвет |
| 534 | соединитель + ответвитель | 1.5 — 2.5 | 600 | 105 С | Серый |
| 558 | соединитель + ответвитель | 0.5 — 1.5 | 600 | 105 С | Красный |
| 560В | соединитель | 0,75 - 1,5 | 600 | 90С | Темно-синий |
| 562 | соединитель | 2,4 - 4,0 | 600 | 90С | Желтый |
Области применения соединителей электрических проводов с врезным контактом Scotchlok™ (534, 558, 560В, 562):
- электропроводка зданий;
- системы безопасности и пожарной сигнализации;
- системы кондиционирования;
- осветительные приборы;
- подключение электродвигателей к сети;
- соединения в клеммных коробках.
