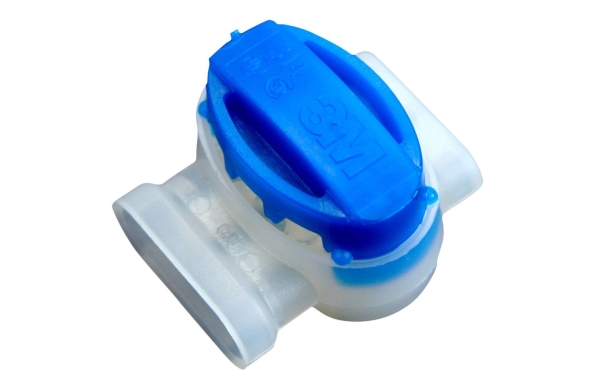

Скотчлок гелезаполненный соединитель проводов 3м Scotchlok 316
Гелезаполненный электрический соединитель Scotchlok™ 314, 316 (скотчлок) используется там, где требуется защита от влаги!
Электрические соединители Scotchlok™ (314, 316) с врезным контактом предназначены для соединения или присоединения силового провода (отвода) к магистральному проводу и изоляции соединения. Соединители рассчитаны на использование с медными силовыми кабелями(проводами), одножильными или многожильными, гибкими или жесткими. Сечение проводов – от 0,5 мм до 4,0 мм, максимальный диаметр изоляции – до 4,8 мм. Номинальное напряжение до 600В (до 1000В при монтаже электропроводки зданий).
Гелезаполненные соединители проводов Scotchlok™ (314 316) имеют пружинный ножевой контакт особой конструции, который при нажатии прорезает изоляцию и внедряется в медь проводников. Крышка соединителя защелкивается и удерживает контакт в проводниках, обеспечивая герметичность контактной зоны и способствуя диффузии, которая со временем приводит к «холодной сварке» провода и контакта.
Корпус соединителей сделан из полипропилена, устойчивого к химическим веществам и растворителям. Ножевой контакт – из устойчивой к коррозии луженой латуни. Соединители проводов серии 314 и 316 IR содержат гидрофобный заполнитель, обеспечивающий защиту соединения от влаги. Для монтажа гелезаполненных соединителей проводов достаточно обычных плоскогубцев. Технология врезного контакта обеспечивает надежное соединение без зачистки изоляции и пайки проводов.
Преимущества использования гелезаполненых соединителей проводов Scotchlok™ (314, 316):
- Соединение без пайки;
- Без зачистки изоляции;
- Без монтажного инструмента;
- С гидрофобным заполнением.
Параметры гелезаполненных соединителей проводов Scotchlok™ (314, 316):
| Тип | Применение | Сечение провода | Номинальное напряжение | Предельная температура | Цвет |
| 314 | Гелезаполненный соединитель | 0.5 — 1.5 | 600/1000 | 105 С | Синий, белый |
| 316 IR | Гелезаполненный соединитель | 0.5 — 1.5 | 600/1000B | 105 С | Черный, белый |
600В - электропроводка зданий. 1000В - системы освещения.
Область применения соединителей прорводов Scotchlok™ (314, 316):
- Электрика автомобилей (световые приборы, прицепы);
- Системы освещения (сад, дача, внешняя гирлянда);
- Системы орошения.
