Механические соединители со срывными болтами на среднее напряжение ЗМ

Снят с производства. По подбору замены обращайтесь к менеджерам компании.

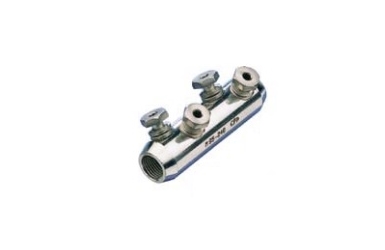

Механические соединители со срывными болтами на среднее напряжение ЗМ

Назначение

Механические соединители со срывными болтами предназначены для соединения силовых кабелей с однопроволочными и многопроволочными токопроводящим и жилами из меди или алюминия, на напряжения до 35 кВ. Корпус соединителя изготовлен из сплава алюминия. Поверхность соединителя гальванически оцинкована. Болты с шестигранными срывными головками изготовлены из латуни. В комплекте с соединителем поставляются центрирующие кольца из пластмассы, которые обеспечивают центровку жилы относительно корпуса соединителя.

Преимущества

• Универсальный соединитель. Подходит для токопроводящих жил различного типа
• Может использоваться на напряжение до 35 кБ
• Перекрывает большой диапазон сечений кабеля
• Легкость монтажа без использования специальных инструментов

Параметры изделий
Алюминий в мм²			Медь в мм²		Количество винтов	Размеры, мм				Обозначение
rm	re	sm	rm	sm	Количество винтов	Размеры, мм длина	Диаметр	Толщина	b	Обозначение
16-95	10-95	25-70	10-70	25-70	2	70	12,5	24	32	М16-95
50-150	50-150	50-120	35- 120	50-120	2	85	15,5	30	35	М50-150
95- 240	95- 240	95- 185	95- 240	95- 185	4	120	20	33	56	М95-240
120-300	120-300	120-240	120-300	120-150	4	142	25	38	67	М120-300
185-400	185- 240/400	185-300	185-300	185-300	6	170	26	42	82	М185-400
400-630	400-630	400-500	400-500	400-500	6	200	36	54	94	М400-630

Примечание.

sm-секторная многопроволочная жила, rm- круглая многопроволочная жила, re- круглая однопроволочная жила.
