Концевые муфты для одножильного кабеля с изоляцией из Спэ 20/35(42) кв 94-ep
Концевые кабельные муфты холодной усадки данного типа предназначены для одножльных кабелей с изоляцией из сшитого полиэтилена (СПЭ), с экранированными жилами с медным проволочным экраном, работающих под напряжением 20/35(42 кВ)
Подходят для следующих типов кабелей: АПвВ, ПвВ, АПвП, ПвП, АПвПг, ПвПГ, N(A)2XSY, N(A)2XS2Y, N(A)2XS(F)2Y.
Муфты холодной усадки данной серии являются результатом продолжительных исследований и обобщения опыта эксплуатации муфт серии QTII. Состав силиконовой резины для наружного изолятора был значительно улучшен в части его электрических и механических характеристик, особенно в части противостояния импульсному напряжению и трекингу. Это позволило уменьшить длину муфт или количество юбок. Была разработана новая формула состава трубки регулятора электрического поля, что позволило расширить диапазон ее применения до напряжения в 69 кВ включительно. Также были разработаны составы мастики регулятора электрического поля для столь же высоких напряжений и специальной герметизирующей мастики для герметизации наконечника.

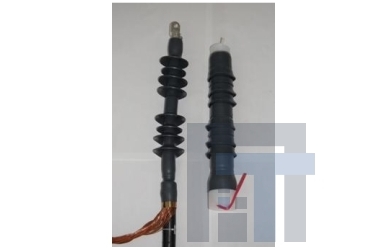

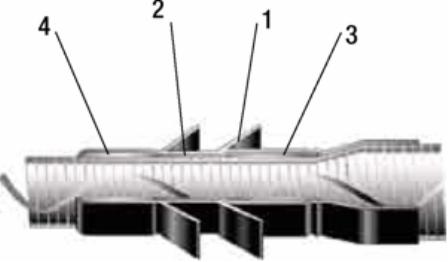

Тело муфты состоит из 4-х элементов расположенных на одном поддерживающем корде и усаживающихся как единое целое. Снаружи расположен изолятор из силиконовой резины (1) темно-серого цвета с интегрированными в тело юбками в количестве 8 штук. Под ним расположена трубка регулятор поля (2). Под ней в районе среза полупроводящего экрана размещена мастика регулятор поля (3). Спереди муфты размещена герметизирующая мастика (4). Такое строение муфты позволяет избежать двух операций при монтаже - герметизации наконечника и заполнения среза полупроводящего экрана.
Преимущества использования концевых кабельных муфт 20/35 (42) кВ холодной усадки:
• Цельнолитой «4 в 1-м» холодноусаживаемый изолятор с интегрированным рефракционным элементом регулирования электрического поля, мастикой регулятором поля и мастикой герметизирующей в области наконечника;
• Изолятор выполнен из силиконового каучука HTV, стойкого к токам утечки и воздействию погодных факторов с интегрированным внутрь элементом регулирования электромагнитного поля и встроенными юбками;
• Технология холодной усадки не требует применения огня/нагрева и специального инструмента, например, горелки для усадки;
• Не требует высокой квалификации монтажника (снижен риск ошибки монтажа);
• Поштучная проверка качества муфт при производстве;
• Минимизировано количество операций при монтаже, вследствие чего монтаж осуществляется просто и быстро;
• Подходят для любого типа кабельных наконечников;
• Широкий диапазон применения.
Параметры кабельных муфт 35 кВ:
| Тип кабеля | Размеры кабеля | Наименование кабельной муфты | ||
| Максимальный диаметр оболочки, мм | Диаметр изоляции, мм | Сечение жил, мм2 | ||
| АПвВ, ПвВ, АПвП, ПвП, АПвПг, ПвПГ, N(A)2XSY, N(A)2XS2Y, N(A)2XS(F)2Y | 28,4-47,5 | 21,1-38,9 | 50-185 | 94-EP 628-2 |
| 35,3-61,0 | 26,7-45 | 70-500 | 94-EP 638-2 | |
| 46,8-71,1 | 38,9-58,9 | 400-800 | 94-EP 648-2 | |
В комплект поставки входят все материалы для монтажа 3–ех фаз, за исключением наконечников. По запросу заказчика муфты комплектуются наконечниками под опрессовку или срывной болт.
