Комплекты для герметизации и защиты соединений коаксиального кабеля 3M Серия 98-КС и 98-CCS

Комплекты для герметизации и защиты соединений коаксиального кабеля 3M Серия 98-КС и 98-CCS

Назначение

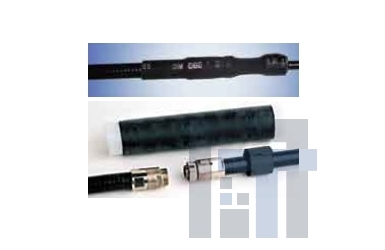

Комплекты серий 98-КС и 98 CCS - это изделия, разработанные на основе трубки холодной усадки и специально предназначенные для герметизации и механической защиты мест соединения и присоединения коаксиального кабеля в системах радиосвязи. Комплекты серии 98-КС изготовлены из EPDM-резины и состоят из трубки холодной усадки и полоски специального вспененного материала для наращиваний диаметра кабеля (только для комплектов 98-КС21 и 98-КС 31). Серия 98-CCS является усовершенствованной версией комплектов холодной усадки серии 98-КС. Она представляет собой двухслойную трубку холодной усадки, изготовленную из силикона. Внешний слой трубки черного цвета. Он устойчив к УФ и предназначен для защиты и герметизации места соединения. Внутренний слой, серого цвета, обеспечивает дополнительную механическую защиту муфты от возможных внутренних повреждений, вызванных острыми краями коаксиальных соединителей. Данный продукт не требует подмотки вспененного материала и может монтироваться при очень низких температурах. Комплекты серии 98-CCS разработаны в лаборатории ЗМ Marcallo при сотрудничестве с поставщиками систем GSM/UMTS.

Преимущества

• Универсальность. Изделия подходят для любых типоразмеров коаксиального кабеля и соединителей
• Устойчивость к вибронагрузкам
• Надежная, полностью водонепроницаемая защита
• Устойчивость к внешним воздействиям: кислоты, щелочи, озон и УФ
• Простота и скорость монтажа. Не требуется применение дополнительных инструментов
• Широкий диапазон температур. Муфты 98-CCS могут быть установлены при температуре от -40 до 60°С и эксплуатироваться при температуре от -55 до 100°С

Параметры изделий
Тип комплекта	Применение	Допустимый диаметр кабеля, мм
98- KC 11	1/2” концевая заделка	13,5-39 ,0
98- KC 21	1/2-7 /8” соединение 5/8 – 7/8”	13,5-49 ,3
98- KC 31	1/2-1-1/4” соединение 1/2-1 –5/8” соединение	13,5-67 ,8
98 - CCS 11	1/2” концевая заделка	13,5-39 ,0
98 - CCS 12	1/2-1/2” соединение 1/2 – 7/8” соединение	13,5-39 ,0

Соответствие стандартам

Муфты обеспечивают степень защиты от влаги по классу IРх8 в соответствии со стандартом EN 60529:19991-10 и герметичность соединения при давлении водяного столба высотой в 10 м. Продукт одобрен и включен в спецификации Ericsson для UMTS-оборудования.
