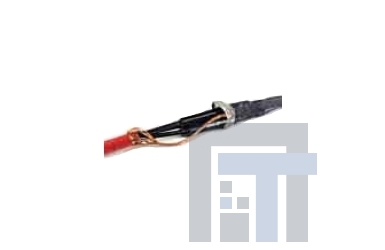

Холодноусаживаемая соединительная муфта 3m Cold Shrink Quick Splice 1000 Серия 92-ag 6xx-3
Холодноусаживаемая соединительная муфта 3m Cold Shrink Quick Splice 1000 Серия 92-ag 6xx-3
Снят с производства. По подбору замены обращайтесь к менеджерам компании.
| Холодноусаживаемая соединительная муфта 3M Cold Shrink Quick Splice 1000 Серия 92-AG 6xx-3 Назначение Эта соединительная муфта применяется для сращивания всех типов трехжильных кабелей с пластмассовой изоляцией, работающих под напряжением 6/10 кВ, без брони с общим экраном или с раздельным концентрическим экранированием по стандарту VDE. Преимущества • Многослойная цельнолитая изолирующая муфта с интегрированными элементами ыравнивания электрического поля, изоляции и экранирования • Изолирующая муфта изготовлена из силикона HTV • Равномерность распределе ния поля благодаря изоляционному слою с высокой электромагнитной проницаемостью • Малое время усадки, даже при отрицательных температурах • Равномерность радиального прижимного давления • Простота монтажа путем извлечения спиралевидного корда • Не требует применения огня/нагрева или специального инструмента, например, горелки для усадки • Поштучная проверка качества изделий на производстве • Восстановление экрана выполняется с помощью медного сетчатого чулка и контактных пружинных колец • Функцию защитного кожуха выполняет холодноусаживаемая трубка из этиленпропиленовой резины (EPDM) |
| Характеристики | |||||||
| Тип кабеля | Размеры кабеля | Размеры соединителя | Обозначение | ||||
| Диаметр над изоляцией, мм | Сечение жил, мм² | Диаметр, мм | Максимальная длина, мм | ||||
| Кабель с общим проволочным экраном типа (А)ПвВ, (А)ПвП, (А)ПвПг, (А)ПвЭВ | 17,7 - 26,0 22,3 - 33 ,2 | 70 - 150 185 - 240 | 14,2 - 25,0 18,0 - 33 ,2 | 135 145 | 92-AG 611-3 92-AG 621-3 | ||
| Бронированный кабель с отдельно экранированными жилами | 17,7 - 26,0 22,3 - 33 ,2 | 70 - 150 185 - 240 | 14,2 - 25,0 18,0 - 33 ,2 | 135 145 | 92-AG 612-3 92-AG 622-3 | ||
| Кабель с отдельно экранированными жилами, не бронированный | 17,7 - 26,0 22,3 - 33 ,2 | 70 - 150 185 - 240 | 14,2 - 25,0 18,0 - 33 ,2 | 135 145 | 92-AG 610-3 92-AG 620-3 | ||
| Дополнительная арматура | |||
| Обозначение | Используется совместно с | Сечение жил (мм2) | |
| Для соединения трехжильного кабеля с общим экранированием с тремя одножильными кабелями | 92-PG 605-3 92-PG 606-3 | 3 x 92-AG 611-1 3 x 92-AG 621-1 | 70 - 150 185 - 240 |
| Для соединения трехжильного кабеля с раздельным концентрическим экранированием с тремя одножильными кабелями | 92-PG 611-3 92-PG 612-3 | 3 x 92-AG 611-1 3 x 92-AG 621-1 | 70 - 150 185 - 240 |
|
|
