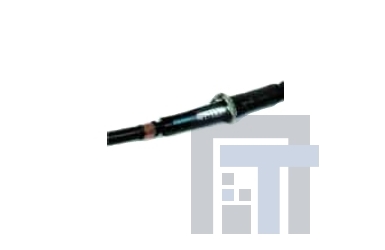

Холодноусаживаемая соединительная муфта 3m Cold Shrink Quick Splice 1000 Серия 92-ag 6xx-1
Холодноусаживаемая соединительная муфта 3m Cold Shrink Quick Splice 1000 Серия 92-ag 6xx-1
Снят с производства. По подбору замены обращайтесь к менеджерам компании.
| Холодноусаживаемая соединительная муфта 3M Cold Shrink Quick Splice 1000 Серия 92-AG 6xx-1 Назначение Эта соединительная муфта применяется для сращивания всех типов одножильных кабелей с пластмассовой изоляцией напряжением 6/10 кВ по стандартам VDE и TGL. При использовании муфты совместно с приведенной ниже дополнительной арматурой возможно производить сращивание трех одножильных кабелей с одним трехжильным. Преимущества • Многослойная цельнолитая изолирующая муфта с интегрированными элементами выравнивания электрического поля, изоляции и экранирования • Изолирующая муфта изготовлена из силикона HTV • Равномерность распределения поля благодаря изоляционному слою с высокой электромагнитной проницаемостью • Малое время усадки, даже при отрицательных температурах • Равномерность радиального прижимного давления • Простота монтажа путем извлечения спиралевидного корда • Не требует применения огня/нагрева или специального инструмента, например, горелки для усадки • Поштучная поверка качества изделий на производстве • Восстановление экрана выполняется с помощью медного сетчатого чулка и контактных пружинных колец • Функцию защитного кожуха выполняет холодноусаживаемая трубка из этиленпропиленовой резины (EPDM) • Возможность соединения кабелей с разными сечениями |
| Характеристики | |||||||
| Тип кабеля | Размеры кабеля | Размеры соединителя | Обозначение | ||||
| Максимальный диаметр над оболочкой кабеля, мм | Диаметр над изоляцией, мм | Сечение жил, мм² | Диаметр, мм | Максимальная длина, мм | |||
| (А)ПвВ | 39 | 17,7 - 25,0 | 70 - 150 | 14,2 - 26,0 | 135 | 92-AG 611-1 | |
| (А)ПвП | 46 | 22,3 - 33 ,2 | 185 - 240 | 18,0 - 33 ,2 | 145 | 92-AG 621-1 | |
| (А)ПвПг | 56 | 28,4 - 42,0 | 300 - 400 | 23,3 - 42,0 | 220 | 92-AG 63 1-1 | |
| Дополнительная арматура | |||
| Обозначение | Используется совместно с | Сечение жил (мм2) | |
| Для расширения диапазона сечений или для перепадов в размере сечений | 92-PG 610-1 92-PG 620-1 | 92-AG 611-1 92-AG 621-1 92-AG 631-1 | 25 - 150 70 - 240 150 - 400 |
| Для соединения трех одножильных кабелей с трехжильным и с общим экранированием | 92-PG 605-3 92-PG 606-3 | 3 x 92-AG 611-1 3 x 92-AG 621-1 | 70 - 150 185 - 240 |
| Для соединения трех одножильных кабелей с трехжильным кабелем с раздельным концентрическим экранированием | 92-PG 611-3 92-PG 612-3 | 3 x 92-AG 611-1 3 x 92-AG 621-1 | 70 - 150 185 - 240 |
|
|
