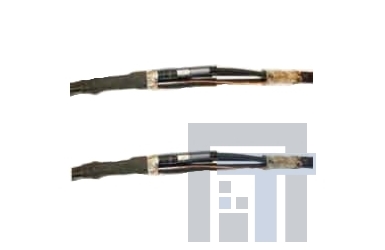

Холодноусаживаемая соединительная муфта 3M Cold Shrink QS2000E Серия 92-AS 6x0-3 и 92-AS 2х0-3

Холодноусаживаемая соединительная муфта 3M Cold Shrink QS2000E Серия 92-AS 6x0-3 и 92-AS 2х0-3

Назначение

Эти соединительные муфты предназначены для трехжильных кабелей с изоляцией из сшитого полиэтилена, с экранированными жилами с медным проволочным экраном*, работающих под напряжением 6/10(12) кВ, в соответствии со стандартами VDE или подобными. Для любых типов соединителей.
* - для приобретения кабелей с ленточным медным экраном обратитесь к представителям компании 3М.

Описание

Изделие QS2000E производства компании представляет собой муфту холодной усадки в виде одноэлементного многослойного цилиндрического корпуса, выполненного из кремнийорганической резины, с встроенными в него элементом выравнивания напряженности электрического поля, изоляционным слоем материала и полупроводящим слоем материала. Корпус муфты из кремнийорганической резины QS2000E поставляется в растянутом в радиальном направлении виде, размещенным в растянутом состоянии на удаляемом полимерном опорном корде. В процессе монтажа опорный корд разматывают в направлении против движения часовой стрелки, в результате чего корпус муфты усаживается на сросток монтируемого кабеля. Развиваемое при этом кремнийорганической трубкой постоянное значение радиального давления гарантирует надежность работы изделия в течение всего его срока службы. Существует два типа комплектов, в комплекте 92-AS 6х0-3 применяется холодноусаживаемый кожух, а экран кабеля соединяется при помощи медного сетчатого чулка и пружин постоянного давления, а в комплекте 92-AS 2х0-3 применяется термоусаживаемый кожух и экран соединяется путем соединения проволок экрана механическим соединителем.

Преимущества

• Простота монтажа путем извлечения спиралевидного корда
• Широкий диапазон применения
• Технология холодной усадки не требует применения огня/нагрева и специального инструмента, например, горелки для усадки (для комплектов с холодноусаживаемым кожухом)
• Снижен риск ошибки монтажника, толщина стенки не зависит от квалификации монтажника
• Отличная усадка при температурах до -20°С
• Тело муфты сделано из силикона

Характеристики
Тип кабеля	Размеры кабеля			Размеры соединителя		Обозначение
Тип кабеля	Максимальный диаметр над оболочкой кабеля, мм	Диаметр над изоляцией, мм	Сечение жил, мм²	Диаметр, мм	Максимальная длина, мм	Обозначение
(А)ПвВ (А)ПвП (А)ПвПг	36	12,5* – 25,2	50 – 150	28	150	92-AS 610-3
	46	19,1 – 36 ,8	95 – 300	42	230	92-AS 620-3

	36	14,6 – 25,2	25 – 150	28	150	92-AS 210-3
	46	19,1 – 36 ,8	95 – 300	42	230	92-AS 220-3

* с адаптерной трубкой

Соответствие стандартам

Соединительная муфта отвечает требованиям стандартов ГОСТ 13781.0-86, IEEE 48, VDE 0278, части 1, 4 и 5.

Комплект поставки

В комплект поставки входят все необходимые для монтажа 1-й соединительной муфты детали, за исключением соединителей.
