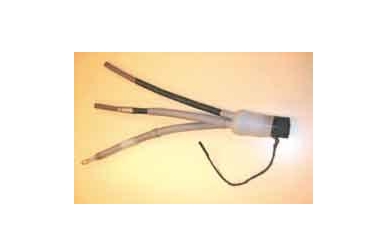

| Холодноусаживаемая концевая муфта 3M Серия 92-EВ CS-хx Назначение Комплекты концевых муфт разработаны для установки на трехжильных резиновых кабелях с индивидуально экранированными жилами и с одной или двумя вспомогательными жилами или без них на напряжения 3,6/6 кВ типа КГЭ или аналогичных. Используются для подключения к подвижным электроприемникам (например, экскаваторам). Описание Корешок кабеля изолируется с помощью перчатки холодной усадки. На срезы полупроводящего экрана накладывается лента – регулятор электрического поля. Жилы покрываются трубками из кремнийорганической резины. Наконечники изолируются силиконовой лентой. Вывод вспомогательных жил осуществляется снизу или через палец перчатки. Преимущества • Монтаж без применения огня и специального инструмента – монтажнику нужен только нож для разделки кабеля и пресс для установки наконечников • Вес комплекта меньше 1 кг • Простота и высокая скорость монтажа. Легкая и быстрая установка – установка всех элементов муфты занимает 15 мин • Регулирование напряженности электрического поля на срезах полупроводящих экранов с учетом методов разделки, принятых в России. Специально разработанная для напряжений до 25 кВ включительно лента. (См. характеристики ленты Scotch® 2220 в этом каталоге. ВНИМАНИЕ: лента накладывается серебряной стороной наверх.) • Все внешние материалы из кремнийорганической резины. Следствие этого – повышенная устойчивость к трекингу • Высокий коэффициент усадки позволяет использование одного типа муфты для нескольких размеров кабелей и проводов • Высокая устойчивость к старению и воздействию химикатов |
| Характеристики | ||
| Тип муфты | Сечение кабеля | Типы кабеля |
| 92-EB CS-0.5 | 16- 25 мм² | Например: КГЭ |
| 92-EB CS-1 | 35-7 0 мм² | |
| 92-EB CS-1.5 | 70-150 мм² | |
| Соответствие стандартам |
