Холодноусаживаемая концевая муфта 3m Cold Shrink Quiсk Term Iii Серия 94-eр 6x8-2
Холодноусаживаемая концевая муфта 3m Cold Shrink Quiсk Term Iii Серия 94-eр 6x8-2

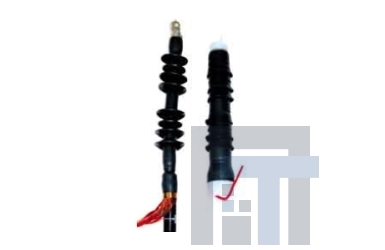

| Холодноусаживаемая концевая муфта 3M Cold Shrink Quick Term II Серия 94-EB 6x-1 Назначение Эти концевые муфты предназначены для одножильных кабелей с изоляцией из сшитого полиэтилена, с отдельно экранированными жилами с медным проволочным или ленточным экраном, работающих под напряжением 20/35(42) кВ, в соответствии со стандартами VDE. Для любых типов наконечников. Описание Муфты серии QTIII являются результатом продолжительных исследований и обобщения опыта эксплуатации муфт серии QTII. Состав силиконовой резины для наружного изолятора был значительно улучшен в части его электрических и механических характеристик, особенно в части противостояния импульсному напряжению и трекингу. Это позволило уменьшить длину муфт или количество юбок. Была разработана новая формула состава трубки регулятора электрического поля, что позволило расширить диапазон ее применения до напряжения в 69 кВ включительно. Также были разработаны составы мастики регулятора электрического поля для столь же высоких напряжений и специальной герметизирующей мастики для герметизации наконечника. Тело муфты состоит из 4-х элементов расположенных на одном поддерживающем корде и усаживающихся как единое целое. Снаружи расположен изолятор из силиконовой резины (1) темно-серого цвета с интегрированными в тело юбками в количестве 8 штук. Под ним расположена трубка регулятор поля (2). Под ней в районе среза полупроводящего экрана размещена мастика регулятор поля (3). Спереди муфты размещена герметизирующая мастика (4). Такое строение муфты позволяет избежать двух операций при монтаже – герметизации наконечника и заполнения среза полупроводящего экрана. В серии QTIII представлены муфты на все напряжения до 69 кВ включительно. Для более подробной информации обратитесь к представителю компании 3М. Преимущества • Цельнолитой «4 в 1-м» холодноусаживаемый изолятор с интегрированным рефракционным элементом регулирования электрического поля, мастикой регулятором поля и мастикой герметизирующей в области наконечника • Изолятор из силиконового каучука HTV, стойкий к токам утечки и воздействию погодных факторов • Компактная конструкция • Равномерное радиальное прижимное давление • Простота монтажа путем извлечения спиралевидного корда • Широкий диапазон применения • Устранены 2 операции монтажа • Технология холодной усадки не требует применения огня/нагрева и специального инструмента, например, горелки для усадки • Большая номенклатура выпускаемых изделий | |
|
|  |
| Характеристики | ||||||
| Тип кабеля | Размеры кабеля | Размеры, мм | Обозначение | |||
| Максимальный диаметр над оболочки кабеля, мм | Диаметр изоляции, мм | Сечение жил, мм2 | А | В | ||
| (А)ПвВ, (А)ПвП, (А)ПвПг, N(A)2XSY , N(A)2XS2Y, N(A)2XS(F)2Y | 28,4 - 47 ,5 | 21,1 - 38 ,9 | 50 - 185 | 521 | 70 | 94- EР 628- 2 |
| 35 ,3 - 61,0 | 26,7 - 45 ,7 | 70 - 500 | 521 | 82 | 94- EР 638- 2 | |
| 46 ,8 - 71,1 | 38 ,9 - 58 ,9 | 400 - 800 | 546 | 90 | 94- EР 648- 2 | |
| Соответствие стандартам |
