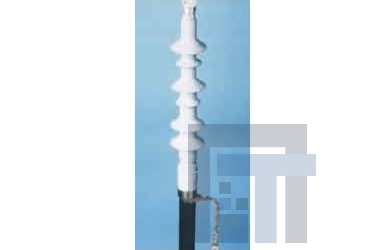

Холодноусаживаемая концевая муфта 3M Cold Shrink Quick Term II Серия 94-EB 6x-1

Снят с производства. По подбору замены обращайтесь к менеджерам компании.

Холодноусаживаемая концевая муфта 3M Cold Shrink Quick Term II Серия 94-EB 6x-1

Назначение

Эти концевые муфты предназначены для наружной установки для всех одножильных кабелей с пластмассовой изоляцией, работающих под напряжением 12/20 кВ, в соответствии со стандартами VDE, IEC и TGL.

Преимущества

• Цельнолитой холодноусаживаемый изолятор с интегрированным
рефракционным элементом регулирования электромагнитного поля
• Изолятор из силиконового каучука HTV, стойкий к токам утечки и
воздействию погодных факторов
• Компактная конструкция
• Равномерное радиальное прижимное давление
• Простота монтажа путем извлечения спиралевидного корда
• Широкий диапазон применения
• Технология холодной усадки не требует применения огня/нагрева и
специального инструмента, например, горелки для усадки
• Большая номенклатура выпускаемых изделий

Характеристики

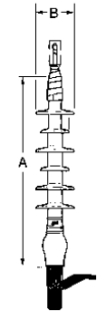

Тип кабеля	Размеры кабеля			Размеры, мм		Обозначение
Тип кабеля	Максимальный диаметр над оболочкой кабеля, мм	Диаметр над изоляцией, мм	Сечение жил, мм2	А	В	Обозначение
(А)ПвВ, (А)ПвП, (А)ПвПг	23,0 - 35 ,0	16,0 - 28,5	25 - 95	330	69	94- EB 62-1
	30,0 - 44 ,0	21,3 - 35 ,0	70 - 240	330	70	94- EB 63- 1
	35 ,0 - 52,0	27,0 - 45 ,7	185 - 500	368	83	94- EB 64- 1

Соответствие стандартам

Соединительная муфта отвечает требованиям стандартов ГОСТ 13781.0-86 и МЭК 60502-4, а также стандартов VDE 0278, части 1, 4 и 5.

Комплект поставки

В комплект поставки входят 3 концевые муфты, а также все необходимые для монтажа детали, за исключением наконечника.
