Адаптеры Т-образные экранированные Зм на 630 А Серия 94-ее 705-6
Адаптеры Т-образные экранированные Зм на 630 А Серия 94-ее 705-6

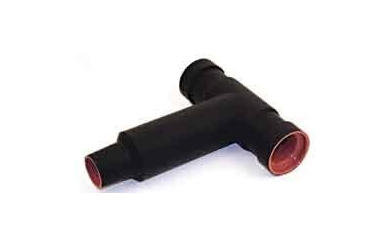

| Адаптеры Т-образные экранированные ЗМ на 630 А Серия 94-ЕЕ 705-6 Назначение Т-образные адаптеры серии 94-ЕЕ 705-6 служат для присоединения кабелей к распределительным устройствам и трансформаторам. Адаптер защищен снаружи полупроводящим экраном, соединенным с землей, и имеет встроенный элемент регулирования электрического поля. Т-образные адаптеры подходят для всех кабелей с пластмассовой изоляцией на 18/30 кВ, 630 А. Преимущества • Материал: силиконовый каучук • Пригоден в условиях высокой влажности • Простой и надежный монтаж • Монолитный корпус со встроенным управляющим электродом и внешним экранированием • Для монтажа не требуется нагрева, горелки или специального инструмента • Безопасен при случайном прикосновении, обеспечивает максимальную безопасность для обслуживающего персонала • Благодаря компактной конструкции не занимает много места • Подключается сразу после монтажа |
| Параметры изделий | |
| Технические характеристики | Значение |
| Максимальное напряжение | 36 кВ |
| Импульс | 170 кВ |
| Переменное напряжение | 81 кВ |
| Ток длительной нагрузки | 63 0 А |
| Диаметр по изоляции, мм | Сечение, мм² | Обозначение | |
| 25,1 – 28,4 | 70 | 94- ЕЕ 705-6 /-7 0 | |
| 26,7 – 30,0 | 95 | 94- ЕЕ 705-6 /-95 | |
| 28,3 – 32,0 | 120 | 94- ЕЕ 705-6 /-120 | |
| 29,9 – 33,5 | 150 | 94- ЕЕ 705-6 /-150 | |
| 31,5 – 35,1 | 185 | 94- ЕЕ 705-6 /-185 | |
| 33,4 – 37,6 | 240 | 94- ЕЕ 705-6 /-240 | |
| 35,6 – 39,6 | 300 | 94- ЕЕ 705-6 /-3 00 | |
| 38,4 – 42,8 | 400 | 94- ЕЕ 705-6 /-4 00 | |
| Соответствие стандартам Соответствует промышленному стандарту DIN 0278, часть 629-1, и нормам Cenelec HD 629.1 S 1. Комплект поставки Каждый комплект содержит необходимый материал для монтажа трех Т-образных адаптеров, включая кабельные наконечники, инструкцию по монтажу и вспомогательные материалы. |
