Адаптеры Т-образные экранированные несимметричные 3m на 630 А Серия 93-ее 705-6/х
Адаптеры Т-образные экранированные несимметричные 3m на 630 А Серия 93-ее 705-6/х

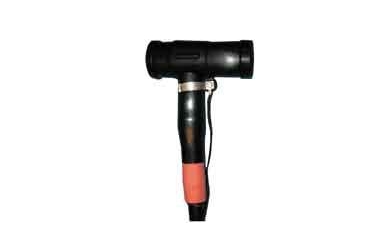

| Адаптеры Т-образные экранированные несимметричные 3M на 630 А Серия 93-ЕЕ 705-6/х Назначение Предназначен для подключения к оборудованию имеющего на выходе проходные изоляторы по DIN 50180 и DIN 50181 типа С на 630 А. Комплект разработан для небронированных кабелей с изоляцией из сшитого полиэтилена с индивидуальным проволочным медным экраном на напряжения 6/10(12) и 12/20(24) кВ при максимальной нагрузке 630 А. Максимальное напряжение системы 24 кВ, максимальное импульсное напряжение 125 кВ. Описание Адаптер представляет собой устройство для оконцевания кабеля Т-образной формы, у которого передняя присоединительная часть полностью соответствует размерам проходного изолятора С типа. Задняя часть, куда могут подключаться ОПН или другой адаптер, укорочена в целях уменьшения присоединительного размера на 92 мм по сравнению с симметричным адаптером. Адаптер сделан из силиконовой резины и содержит в одном теле элементы регулирования поля, изоляцию и наружное проводящее покрытие. Это наружное покрытие cоединяется с землей и обеспечивает защиту персонала в случае неосторожного прикосновения. Преимущества • Материал – силиконовая резина • Два комплекта покрывают кабели сечением от 50 до 240 мм2 • Все элементы в одном корпусе, включая встроенную точку емкостной проверки наличия напряжения • Обеспечивает полностью экранированное соединение, может работать в погруженном в воду состоянии • Обеспечивает защиту персонала в случае неосторожного прикосновения • Снижает требования к размерам отсека • Быстрый и легкий монтаж – не требуется специнструмент (например, горелка) • Комплект включает все необходимое для монтажа |
| Характеристики | |
| Размер | Длина, мм |
| L1 | 188 |
| L2 | 255 |
| Номер комплекта | Диаметр по изоляции жилы, мм | Диапазон применения, мм²* | |
| 6/10(12) кВ | 12/20(24) кВ | ||
| 93-ЕЕ 705-6 /95 | 15.0 – 32.6 | 50-95 | 50-95 |
| 93-ЕЕ 705-6 /240 | 15.0 – 32.6 | 95- 240 | 95- 240 |
* - проверьте соответствие кабеля диапазону диаметров по изоляции
| Соответствие стандартам Адаптер соответствует требованиям стандартов Cenelec HD 629.1 S1 and IEC 60502-4. Комплект поставки В комплект поставки входят все необходимые материалы для оконцевания трех фаз, включая оединительные элементы, вспомогательные атериалы и инструкцию по монтажу. |
