Стеллаж Метмебельгрупп Сту 50.15.67
Стеллажи металлические складские универсальные серии СТУ предназначены для складского или архивного хранения. Их преимущество состоит в том что они легко собираются в стеллажные ленты, в них как и у паллетных стеллажей предусмотрены крепления стеллажей к полу и друг к другу. Стеллаж состоит из вертикальных рам, горизонтальных балок и настилов из фанеры. В зависимости от высоты расположения нижнего уровня, прикрепленный к полу стеллаж выдержимает нагрузку от 1300 до 2500 кг. Максимальная нагрузка на пару балок 400 кг. Неоспоримым достоинством этих стеллажей является то, что они могут быть выполнены высотой до 6 метров без стыков и дополнительных соединений. Рамы изготовлены из оцинкованной стали толщиной 1,5 мм и состоят из двух перфорированных сложнопрофильных стоек, горизонтальных связей (количество зависит от высоты рамы) и двух подпятников, которые легко собираются в единую конструкцию. Балки изготовлены из прямоугольного профиля и приваренных к нему зацепов, с помощью которых обеспечивается соединение с рамами. Рекомендованное количество полок в пролете - 4-шт. (Высота стеллажа - 2000мм.), максимальное - не ограниченно при условии соблюдения суммарной допустимой нагрузки на стеллажную секцию. Максимальная нагрузка по полкам должна быть распределена равномерно, либо с уменьшением по высоте. Неравномерность нагрузки на полку не более 10 %.
| Модель | Размеры (ВхШхГ), мм | Кол-во ярусов | Особенности комплектации | Нагрузка на ярус, кг |
| Стеллаж СТУ 20.15.64 | 2000х1500х675 | 4 | Две рамы, 8 балок, 4 фанеры | 400 |
| Стеллаж СТУ 20.18.74 | 2000х1800х 825 | 4 | Две рамы, 8 балок, 4 фанеры | 400 |
| Стеллаж СТУ 30.15.65 | 3000х1500х625 | 5 | Две рамы, 10 балок, 5 фанеры | 400 кг. |
| Стеллаж СТУ 30.18.75 | 3000х1800х825 | 5 | Две рамы, 10 балок, 5 фанеры | 400 |
| Стеллаж СТУ 40.15.66 | 4000х1500х675 | 6 | Две рамы, 12 балок, 6 фанеры | 400 |
| Стеллаж СТУ 40.18.76 | 4000х1800х825 | 6 | Две рамы, 12 балок, 6 фанеры | 400 |
| Стеллаж СТУ 50.15.67 | 5000х1500х675 | 7 | Две рамы, 14 балок, 7 фанеры | 300 |
| Стеллаж СТУ 50.18.77 | 5000х1800х825 | 7 | Две рамы, 14 балок, 7 фанеры | 300 |
| Стеллаж СТУ 60.15.68 | 6000х1500х675 | 8 | Две рамы, 16 балок, 8 фанеры | 300 |
| Стеллаж СТУ 60.18.78 | 6000х1800х825 | 8 | Две рамы, 16 балок, 8 фанеры | 300 |

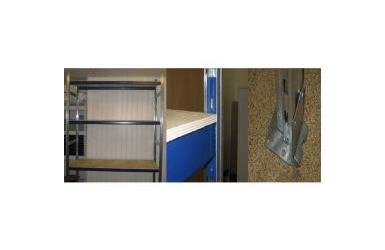

Элементы стеллажей серии СТУ
Таблица стоимости и комплектации рам стеллажей СТУ
| Высота рамы, мм | Кол-во стоек | Кол-во поперечных стяжек | Кол-во комплектов крепежа | Кол-во подпятников (с крепежом) |
| 2000 | 2 | 2 | 8 | 2 |
| 2500 | 2 | 3 | 12 | 2 |
| 3000 | 2 | 3 | 12 | 2 |
| 3500 | 2 | 3 | 12 | 2 |
| 4000 | 2 | 4 | 16 | 2 |
| 4500 | 2 | 4 | 16 | 2 |
| 5000 | 2 | 4 | 16 | 2 |
| 5500 | 2 | 5 | 20 | 2 |
| 6000 | 2 | 5 | 20 | 2 |
Комплектующие стеллажей серии СТУ
| Наименование | Пояснения |
| Стойка СТУ | п.м. |
| Подпятник СТУ для стойки | шт. |
| Стяжка поперечная меж стоечная (675) | п.м. |
| Стяжка поперечная меж стоечная (825) | п.м. |
| Зацеп для балки СТУ | пара |
| Балка СТУ с зацепеми L 1000х60х30 | Нагрузка на пару балок 400 кг. |
| Балка СТУ с зацепеми L 1510х60х30 | Нагрузка на пару балок 400 кг. |
| Балка СТУ с зацепеми L 1820х60х30 | Нагрузка на пару балок 400 кг. |
| Стяжка балок 675 | |
| Стяжка балок 825 | |
| Крестовина жесткости 1500 | 675 |
| Крестовина жесткости 1800 | 825 |
| Фанера 1520*610 | Для рамы 612 и балки 1500 |
| Фанера 1520*760 | Для рамы 760 и балки 1500 |
| Фанера 1830*6100 | Для рамы 612 и балки 1835 |
| Фанера 1830*760 | Для рамы 760 и балки 1835 |
Таблица допустимых нагрузок на секцию стеллажа СТУ в зависимости от 1-го яруса
| Высота расположения от пола первого нагруженного яруса, мм | 300 | 400 | 500 | 600 | 700 | 1000 |
| Допустимая нагрузка на секцию, кг | 2500 | 2400 | 2250 | 2100 | 1900 | 1300 |
