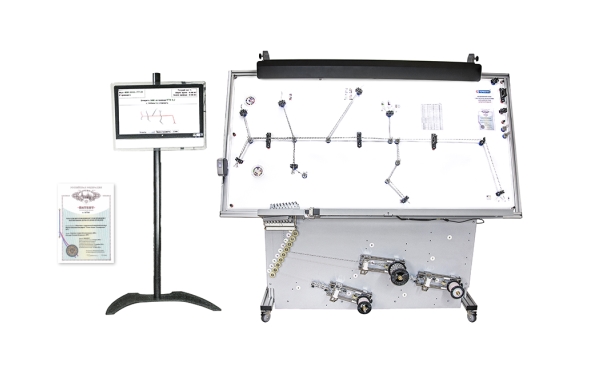

Стол для вязки жгутов Термпро

Принцип работы очень простой:

Три основных преимущества:

• Вытянул с нужной шпули нужный провод.
• Отмерил и отрезал кусок провода.
• Промаркировал концы провода самоклеющимися флажками.
• Уложил провод из точки А в точку Б.
• Передал на пайку разъемов.

1. Запатентованные нашей компанией монтажные столы обеспечивают самую быструю в отрасли переналадку с одной структуры жгута на другую за счет быстросъемных магнитных держателей проводов.

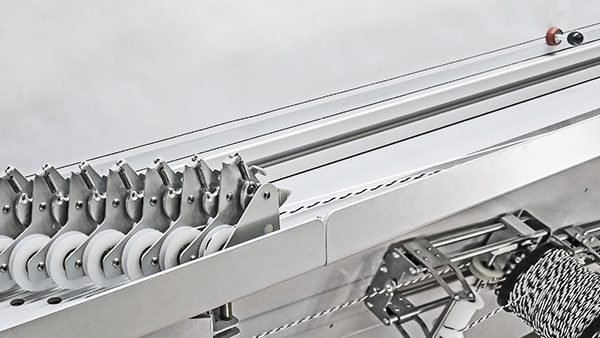

2. Впервые на одном рабочем месте нам удалось интегрировать магнитный плаз и несколько размотчиков проводов (до 9шт.) со встроенными системами подтормаживания шпули и рихтовки провода. Встроенный автоматический резак. Этот подход исключает операции предварительной нарезки заготовок, их промежуточного хранения и учета, а также излишней транспортировки между участками.
3. Специальное компьютерное приложение обеспечивает пошаговые подсказки монтажнику по раскладке жгута от первого до последнего провода, снижая до минимума человеческий фактор и риск неправильной раскладки жгута.

ВОЗМОЖНОСТИ ПРИЛОЖЕНИЯ «АССИСТЕНТ ЖМ»:

• Хранение базы данных жгутов.
• Хранение перечня цепей жгута с указанием марки каждого провода и его длины.
• Управление автоматической отрезкой провода.
• Автоматическая распечатка самоклеящихся флажков или термоусадочных трубок для маркировки концов проводов.
• Возможность подключения графических подсказок (чертежей и фотографий) для любой элементарной операции по формированию структуры жгута.

• Возможность изменения последовательности раскладки проводов на любом этапе формирования техпроцесса.
• Возможность включения в техпроцесс подсказок по вспомогательным операциям, таким как: промежуточное бандажирование; наклейка этикеток и т.п. по желанию технолога;
• Возможность автоматического подсчета расхода провода.
• Возможность автоматического подсчета трудозатрат на раскладку всего жгута.

Оборудование и ПО полностью разработаны и производятся в России.

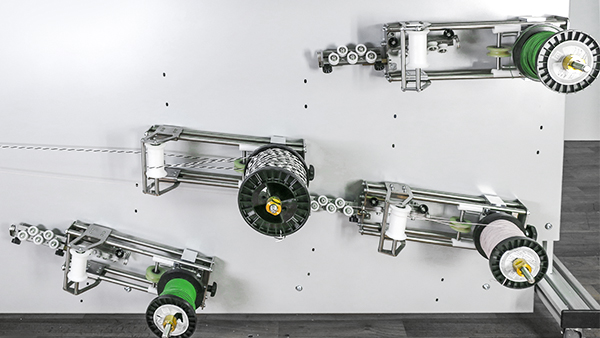

Интерактивный ассистент может оснащаться от 1 до 9 штук размотчиков проводов с диаметром шпули или бухточки до 120мм. При использовании шпуль или бухт большего диаметра система может быть дополнена дополнительной стойкой с размотчиками большего диаметра. Количество размотчиков согласовывается с заказчиком.

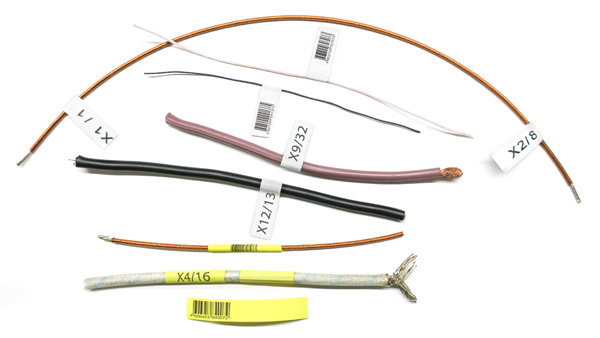

Образцы самоклеющихся флажков и термоусадочных кембриков для маркировки концов проводов.

В состав "Интерактивного АССИСТЕНТА" входит решение по маркировке концов проводов жгута, которое основано на автоматической распечатке текста и штрих кода на узких самоклеящихся лентах или термоусаживаемых кембриках.

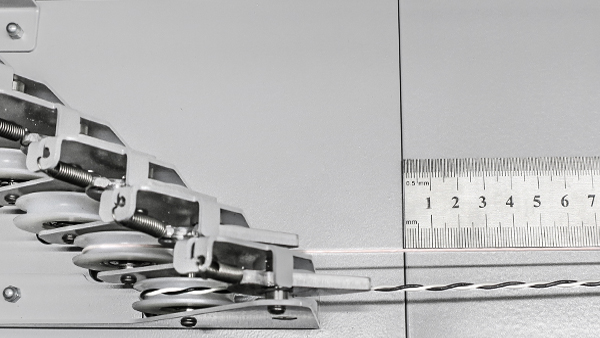

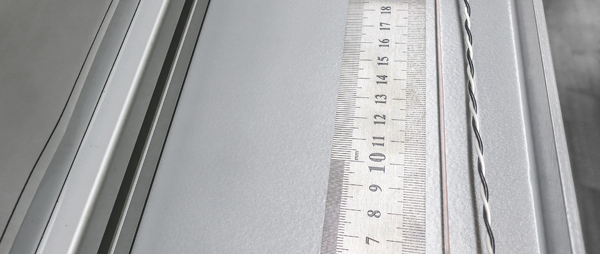

Измерительная линейка устанавливается на поддерживающую провод полку.

В комплект поставки по маркировке проводов входят:

• Миниатюрный USB принтер (1шт. или 2 шт. для одновременной распечатки маркировочных флажков сразу для двух концов провода).
• Набор самоклеящихся лент для печати шириной 9 и 12мм.
• Набор термоусаживаемых кембриков в виде ленты для печати шириной 6, 9 и 12мм.
• Вспомогательный инструмент.
• Компьютерное приложение «Ассистент ЖМ» для автоматической распечатки.
• Опциональный компактный инфракрасный нагреватель для быстрой и бесшумной усадки кембриков.

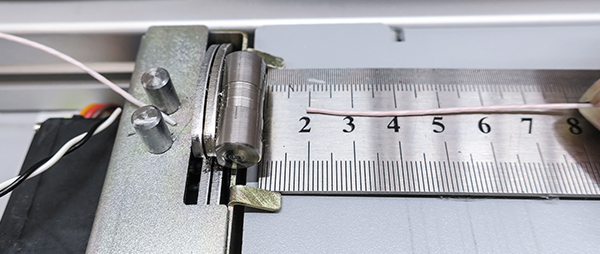

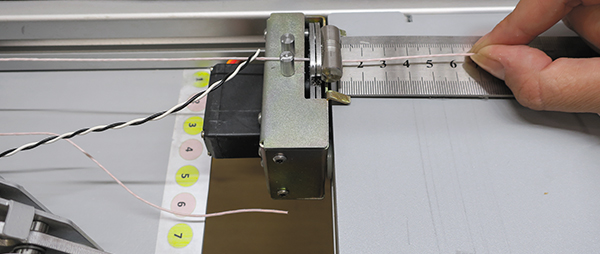

Встроенный электрический резак провода обеспечивает точную нарезку проводов отмеренных по линейке
