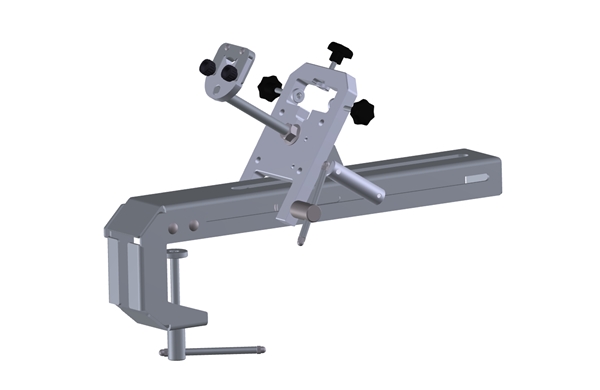

Монтажное приспособление на струбцине Термопро Пдмжвр 70/30.1/ст

Монтажное приспособление на струбцине Термопро Пдмжвр 70/30.1/ст

Монтажное приспособление типа «Третья рука» предназначено для облегчения процесса пайки выводов проводов к
контактам разъемов при производстве жгутовой продукции. Приспосоление имеют от 1до 3 мест для зажима разъемов
разной конфигурации, а также быстросъемный хомут для соосного с разъемом закрепления жгута. Крепежная плита
может перемещаться вдоль основания и изменять угол наклона.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПДМЖВР 46/71.3/ст
Число закрепляемых разъемов и жгутов	1 места
Макс./мин. диаметр закрепляемого разъема	70 х 30 мм
Макс./мин диаметр закрепляемого жгута	30 х 20 мм
Габаритные размеры (ШхВхГ)	200 х 400 х 500 мм
Вес	~3.6 кг
Способ закрепления изделия на столе	Винтовой зажим
Регулировка положения крепежной плиты на шаре	Вращение и любой наклон
Длина штанги крепления зажима жгута	150 мм
Регулировка положения крепежной плиты	Продольная и по углу наклона

Функционал дополнительный: продольная регулировка длины штанги зажима жгута, поворот зажима жгута, демонтаж
штанги зажима жгута с крепежной плиты.
