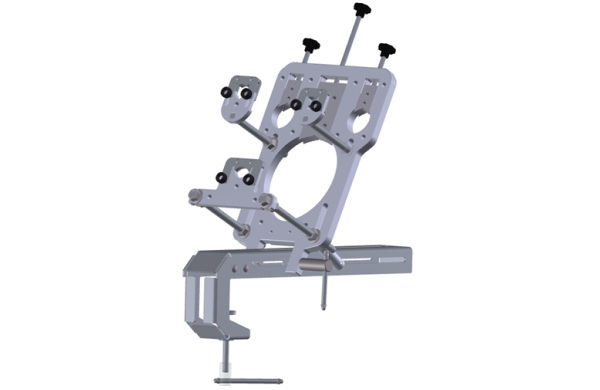

Монтажное приспособление на струбцине Термопро Пдмжвр 46/71.3/140/ст

Монтажное приспособление на струбцине Термопро Пдмжвр 46/71.3/140/ст

Монтажное приспособление типа «Третья рука» предназначено для облегчения процесса пайки выводов проводов к
контактам разъемов при производстве жгутовой продукции. Приспосоление имеют от 1до 3 мест для зажима разъемов
разной конфигурации, а также быстросъемный хомут для соосного с разъемом закрепления жгута. Крепежная плита
может перемещаться вдоль основания и изменять угол наклона.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПДМЖВР 46/71.3/140/ст
Число закрепляемых разъемов и жгутов	3 места
Расстояние по гризонтали между разъемами	83.5 мм
Макс./мин. диаметр закрепляемого разъема	46 / 20 мм
Макс./мин диаметр закрепляемого жгута	24 / 10 мм
Макс./мин. диаметр закрепляемого разъема (центральное место)	146 / 76 мм
Макс./мин диаметр закрепляемого жгута (центральное место)	35 / 21 мм
Габаритные размеры (ШхВхГ)	250 х 690 х 500 мм
Вес	~9,5 кг
Способ закрепления изделия на столе	Винтовой зажим
Регулировка положения крепежной плиты	Продольная и по углу наклона
Длина штанги крепления зажима жгута	150 мм
Длина штанги крепления зажима жгута (центральное место)	200 мм (2штанги)

Функционал дополнительный: продольная регулировка длины штанги зажима жгута, поворот зажима жгута, демонтаж штанги зажима жгута с крепежной плиты.
