Монтажное приспособление на струбцине Термопро Пдмжвр 46/71.1/вп

Монтажное приспособление на струбцине Термопро Пдмжвр 46/71.1/вп

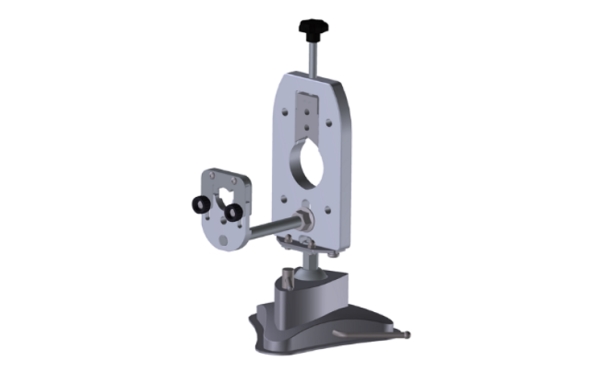

Монтажное приспособление типа «Третья рука» предназначено для облегчения процесса пайки выводов проводов к
контактам разъемов при производстве жгутовой продукции. Приспосоление имеют от 1до 3 мест для зажима разъемов
разной конфигурации, а также быстросъемный хомут для соосного с разъемом закрепления жгута. Крепежная плита
может перемещаться вдоль основания и изменять угол наклона.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПДМЖВР 46/71.1В
Число закрепляемых разъемов и жгутов	1 место
Макс./мин. диаметр закрепляемого разъема	46 / 20 мм
Макс./мин диаметр закрепляемого жгута	24 / 10 мм
Габаритные размеры (ШхВхГ)	160 х 320 х 210 (160*) мм
Вес	~2.5 (2.3*) кг
Способ закрепления изделия на столе	Вакуумная присоска
Регулировка положения крепежной плиты	Вращение и любой наклон
Длина штанги крепления зажима жгута	150 мм

*без штанги и зажима

Крепление приспособления должно осуществляться к плоской гладкой непористой поверхности на встроенной
вакуумной присоске.
