Тестер сопротивления заземления Vermason 222645

Тестер сопротивления заземления Vermason 222645

• Тип: Контроль заземления
• Страна изготовитель: Великобритания/США
• Диапазон сопротивлений: < 1 Ом, < 2 Ом, < 10 Ом
• Измеряемые величины: Контроль заземления, Сопротивление заземл.
• Габаритные размеры: 12х5х2 см

Тестер сопротивления заземления Vermason имеет три выбираемых диапазона испытаний для проверки цепей сопротивления: < 1 Ом, < 2 Ом и < 10 Ом. В соответствии с ANSI / ESD S20.20 требуемый предел заземляющих проводников оборудования (например, банановых разъемов) составляет

Справочник по защите от электростатических разрядов ESD TR20.20, раздел 5.5.2.2, ручные электрические инструменты."Все электрические инструменты и оборудование, используемые при работе с приборами, чувствительными к электростатическим разрядам, должны оснащаться трёхконтактной вилкой питания переменного тока с заземлением. Металлические части инструментов, контактирующие с приборами, должны иметь низкое (< 2 Ом) сопротивление в цепи до заземляющего контакта вилки. В отдельных случаях пользователь может захотеть убедиться в том, что металлические части инструмента обладают допустимым уровнем напряжения и током утечки. Тестер, описанный в документе ESD STM13.1, обеспечивает возможность проверки параметров наконечника паяльника во время его работы. Хотя этот документ был составлен для проведения измерений оборудования пайки и демонтажа, описанная в нём технология измерений может использоваться и для других ручных электрических инструментов. Рабочие части инструментов с питанием от сети переменного тока должны снабжаться проводящей цепью на землю. Современные ручные инструменты с электропитанием, такие, как паяльники, должны обладать сопротивлением между наконечником и землей менее 1 Ом.

ПРИМЕЧАНИЕ: Это сопротивление может увеличиваться в процессе эксплуатации, но всегда должно оставаться < 20 Ом в целях проверки".

ANSI/ESD S6.1 – Заземление

«6.4.1 Сопротивление проводника, соединяющего точку заземления любого технического элемента системы защиты от электростатических разрядов (например, рабочую поверхность, пол, стул, браслет и т.д.), с общей точкой заземления или общей точкой коммутации, не должно превышать 1 Ом. В тех случаях, когда в цепи заземления используется резистор, общее сопротивление цепи должно включать сопротивление резистора.

6.4.2 Сопротивление проводника, соединяющего общую точку заземления с точкой заземления оборудования, не должно превышать 1 Ом».

Особенности применения тестера сопротивления заземления, VERMASON 222645:

• Диапазон < 1 Ом
  • Технические элементы цепи заземления системы защиты от электростатических разрядов: разъёмы типа «банан», общие точки заземления, точки заземления, заземляющие блоки, шнуры заземления антистатических ковриков. ANSI/ESD S6.1 Заземление, подразделы 6.4.1, 6.4.2 и 6.4.3 раздела 6.4 Технические элементы.
  • Новые ручные электроинструменты с питанием от сети переменного тока. Руководство по защите от электростатических разрядов ESD TR20.20, раздел 5.5.2.2, ручные электрические инструменты.

• Диапазон < 1 Ом
  • Паяльники. Руководство по защите от электростатических разрядов ESD TR20.20, раздел 5.5.2.2, ручные электрические инструменты.
  • Прочие ручные электроинструменты с питанием от сети переменного тока. Руководство по защите от электростатических разрядов ESD TR20.20, раздел 5.5.2.2, ручные электрические инструменты.

• Диапазон < 10 Ом
  • Паяльники, подтверждение соответствия требованиям. Руководство по защите от электростатических разрядов ESD TR20.20, раздел 5.5.2.2, ручные электрические инструменты.
  • Вспомогательное функциональное заземление (штыри заземления). Стандарт ANSI/ESD S20.20*.

* В соответствии с требованиями стандарта ANSI/ESD S20.20, сопротивление цепи между вспомогательной землей и проводником заземления оборудования должно быть менее 10 Ом. Тестер сопротивления заземления компании Vermason обеспечивает проверку сопротивления цепей до 20 Ом. В случае неудачного тестирования вспомогательного заземления с помощью данного устройства для определения действительного сопротивления цепи между вспомогательной функциональной землёй и защитным заземлением необходимо использовать омметр.

Основные характеристики тестера сопротивления заземления, VERMASON 222645:

• Входное напряжение: 2.5 В постоянного тока, 10 мА.
• Диапазоны сопротивлений: < 1 Ом, < 2 Ом и < 10 Ом.
• Габаритные размеры, см: 12 х 5 х 2.
• Рабочая температура: 0° – 40° С.
• Номер для заказа: Vermason 222645.

Комплект поставки тестера сопротивления заземления, VERMASON 222645:

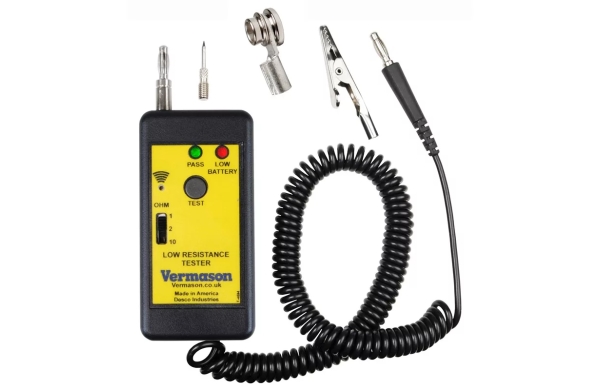

• Тестер сопротивления заземления – 1 шт.
• Резьбовой штекер типа «банан» – 1 шт.
• Резьбовой игольчатый штекер – 1 шт.
• Зажим типа «крокодил» – 1 шт.
• Адаптер для штекера типа «банан» на кнопку 10 мм – 1 шт.
• Сертификат калибровки - 1 шт.
• Инструкция по эксплуатации на русском языке – 1 шт
