Тестер непрерывного мониторинга браслетов и коврика Desco Europe 19652

Главная — Каталог оборудования — Промышленная мебель и антистатическое оснащение — Антистатическое оснащение — Тестер непрерывного мониторинга браслетов и коврика Desco Europe 19652

Серия: Wave Distortion
Тип: тестер непрерывного мониторинга
Страна изготовитель: США
Материал корпуса: ESD Пластик
Питание: 220/230 В перем. тока, 50/60 Гц
Габаритные размеры: 98 x 53 x 23 мм
Вес: 0.06 кг

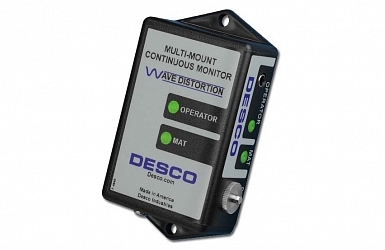

Тестер непрерывного мониторинга Desco 19652 – это непрерывный монитор состояния защиты от электростатических разрядов для одного рабочего места. Это устройство непрерывно и постоянно контролирует целостность цепи заземления оператора и рабочей антистатической поверхности. Универсальное крепление делают его подходящим для установки на рабочем столе или на оборудовании. Подключите дополнительный аксессуар Desco 19653 – удаленный индикатор сигнализации к тестеру непрерывного мониторинга и поместите его в поле зрения оператора для улучшения видимости сигнала тревоги от тестера.

Тестер непрерывного мониторинга спроектирован с использованием технологии Волнового Искажения, которая обеспечивает стабильный непрерывный мониторинг цепи заземления и наличие сопротивления 1 МОм браслета оператора. Звуковые и визуальные сигналы тревоги активируются (менее 50 миллисекунд), когда оператор непреднамеренно отключается от тестера или подключение браслета становится прерывистым. Тестер также контролирует состояние заземления рабочей поверхности менее 10 МОм. Все Тестеры непрерывного мониторинга калибруются по стандартам NIST и включают сертификат.

Технология волнового искажения является самой надежной технологией непрерывного мониторинга однопроводных (одноконтурных) антистатических браслетов.
«Волновое искажение» или векторный импеданс работают, применяя непрерывное тестовое напряжение от 1.2 Вольта от пика до пика, при токе от 1 до 2 микроампер (0,000002 ампер), до браслета, который подключен к тестеру непрерывного мониторинга или до тестера (режим парковки). Испытательное напряжение создает синусоидальную волну, которую схема монитора сравнивает с установленными шаблонами. При мониторинге «искажений» или формы синусоидальной волны технология волнового искажения определяет, замкнута ли контролируемая схема - оператор находится в цепи, а полное эквивалентное сопротивление по постоянному току находится ли в пределах спецификаций. Технология Волнового искажения (Wave Distortion) обеспечивает очень быстрое время срабатывания сигнализации (

EN 61340-5-1 пункт 5.2.4 (ANSI/ESD S20.20, раздел 7.3): «Протоколы проверки соответствия должны быть установлены и поддерживаться для подтверждения доказательств соответствия техническим требованиям». Ежедневное тестирование системы антистатических браслетов может быть опущено, если используется постоянный мониторинг (IEC 61340-4-6). Согласно CLC/TR 61340-5-2 Антистатические браслеты, раздел 4.7.2.4.4 «Типовые программы проверки соответствия рекомендуют ежедневно проверять браслеты, которые используются ежедневно. Однако, если продукция, которая производятся, имеет такую ценность, что необходимо постоянно знать о состоянии и надежности заземления, следует рассматривать постоянный непрерывный мониторинг или даже требовать его наличие».

Тестер непрерывного мониторинга откалиброван в соответствии с принятыми процедурами и стандартами в Национальном институте стандартов и технологий (NIST), с выдачей сертификата калибровки.

Основные преимущества тестера непрерывного мониторинга, Desco 19652:

Отсутствие необходимости проводить периодические испытания (проверки) браслетов, ковриков, заземления.
Отсутствие необходимости наличия специальной регистрации данных проверок (журналов учета).
Мгновенное обнаружение неисправностей, сбоев в защите от ЭСР.
Возможность обнаружения проблем цепи с прерывистым, низким и высоким сопротивлением.
Визуальный индикатор состояния заземления оператора.
Звуковая сигнализация состояния защиты от ЭСР.

Отличительные особенности тестера непрерывного мониторинга, Desco 19652:

Яркая светодиодная и звуковая сигнализация тестеров контроля заземления браслета.
Возможность подключения дистанционного сигнализатора тревоги Desco 19653 (опционально).
Фактический непрерывный контроль (в отличие от импульсного или прерывистого контроля) обеспечивает 100% надежный непрерывный мониторинг.
Откалиброван в соответствии с общепринятыми процедурами и стандартами NIST.
Сделано в США.

Комплект поставки тестера непрерывного мониторинга, Desco 19652:

Desco 19652. Тестер непрерывного мониторинга с технологией Волнового Искажения – 1 шт.
Провод с конической головкой (белый) для коврика – 1 шт.
Кнопка 10 мм с фиксацией – 1 шт.
Потайная шайба – 1 шт.
Винт с потайной головкой, 6-32 x 1/4 " – 1 шт.
Винт, #6 x 3/8 " – 2 шт.
Крепеж на липучке, длина 51 мм – 1 шт.
Адаптер 10мм кнопка, сменный, для режима паркинг – 1 шт.
Адаптер 10 мм кнопка, для разъема оператора – 1 шт.
Адаптер питания, 24 В постоянного тока, вход IEC – 1 шт.
Сертификат калибровки – 1 шт.
Инструкция по эксплуатации на русском языке – 1 шт.

Варианты установки (монтажа) тестера непрерывного мониторинга, Desco 19652:

Тестер непрерывного мониторинга крепится в любое место в пределах рабочей зоны и досягаемости оператора (определяется длиной витого провода), на SMT оборудование, в зоне защищенной от электростатических разрядов.

Калибровка тестера непрерывного мониторинга, Desco 19652:

Производитель Desco рекомендует проводить калибровку для всех тестеров непрерывного мониторинга - не реже 1 раза в год. Для проведения калибровки рекомендуется использовать калибратор тестеров непрерывного мониторинга Desco 98221.Используйте Desco 98221 - Калибратор тестеров непрерывного мониторинга с технологией Волнового Искажения (Wave Distortion), для периодической проверки (каждые 6 - 12 месяцев). Калибратор Desco 98221 может применяться для проверки тестеров непрерывного мониторинга без их демонтажа с рабочего места.
