Устройство УСП-1 для сбора оловянного припоя
с контактных площадок и отверстий монтажных плат
Устройство УСП-1 предназначено для работы с паяльными станциями
«Магистр Ц20» 50 и 90Вт. Устройство устанавливается на паяльнике в
посадочное место штатной паяльной насадки.
Сбор припоя проводится путем расплавления и всасывания его через насадку в оловоприемник. Работа может проводиться двумя насадками:
- Щелевая насадка — для сбора и очистки плоских контактных площадок монтажных плат.
Рабочее отверстие насадки 0,5х8мм. - Конусная насадка — для сбора и очистки монтажных отверстий печатных плат.
Рабочий диаметр насадки 1,0мм 2,0мм.

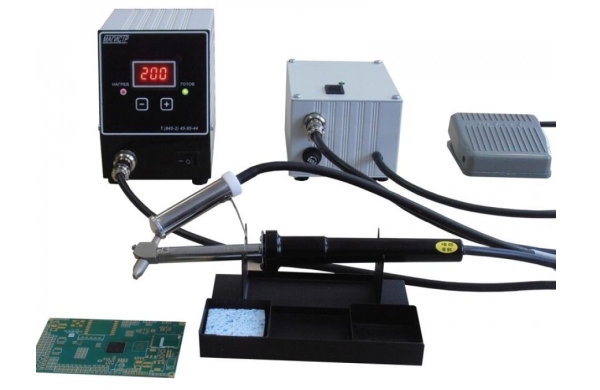

Перед применением устройства УСП-1 его устанавливают на паяльник паяльной станции «Магистр Ц20» 50Вт или 90Вт, подключаем компрессор и педаль управления. Затем рабочей частью насадки разогреваем припой у того контакта, который нам необходимо отпаять, прижимаем в плотную насадку УСП-1 к площадке с расплавленным припоем и нагой нажимаем педаль управление, включается компрессор и под действием разряжения, расплавленный припой засасывается через насадку в оловоприемник, и контактная площадка освобождается от припоя.
Состав:·
Оловоприемник 1 шт.
Насадка щелевая 0,5х8мм 1 шт.
Насадка конусная 1,0мм1 шт.
Компрессор 1 шт.
Педаль 1 шт.
Трубка 1 шт.
Фильтр воздушный 1 шт.
Сменный фильтр оловоприемникак-т.
Паспорт (на партию)1 шт
