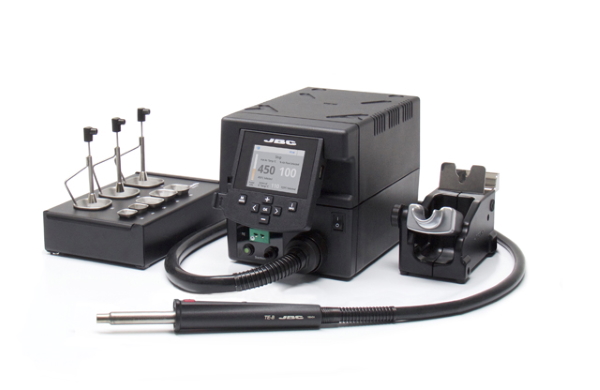

Термовоздушная паяльно-ремонтная станция Jbc Tese-2a
Термовоздушная паяльно-ремонтная станция TESE-2A предназначена для ремонта всех типов компонентов поверхностного монтажа.
Мощный нагрев и высокая производительность встроенного компрессора обеспечивают быстрый и безопасный демонтаж даже самых больших компонентов QFP, PLCC и BGA.
Термовоздушная станция TESE-2A работает как в ручном, так и в программируемом режимах, обеспечивая точное поддержание температуры и величины воздушного потока. В памяти станции может быть сохранено до 25 термопрофилей.
Дополнительная внешняя термопара позволяет точно контролировать температуру компонента/печатной платы в зависимости от расстояния термофена до чувствительного объекта, защищая их от теплового воздействия.
При помощи меню можно обеспечить процесс работы более чем по 10 параметрам, включая режим активации процесса подачи горячего воздуха: автоматический, нажатием клавиши на рукоятке термофена или использованием ножной педали (поставляется опционально).
Интеллектуальная подставка определяет наличие термофена и автоматически отключает его.
Характиристики
| Блок управления | TESE-2A |
| Вес | 3,44 кг |
| Габариты | 148×184×140 мм |
| Электропитание | 230 В , 50/60 Гц, 4А |
| Номинальная мощность | 300 Вт |
| Антистатическая защита | 106 — 1011 Ом |
| Температура эксплуатации | 10 — 40 ºC |
| Температурный диапазон | От комнатной до 150 — 450 ºC |
| Режим охлаждения | Продувка воздуха без нагрева |
| Регулировка воздушного потока | 2 до 17 л/мин. |
| Вакуум | 30 % / 228 мм.рт.ст. |
| Разъём USB-B (сзади) | Подключение к ПК |
| Разъём USB-A (спереди) | Обновление ПО / сохранение графиков |
| Разъём RJ 12 | Дистанционное управление по интерфейсу RS-232 |
| Разъём RJ 45 | Подключение к локальной сети (LAN) |
| Разъём Pedal | Подключение педали |
| Разъём эквипотенциальной пайки | Опциональное подключение для антистатической защиты |
| Разъём внешней термопары | Контроль температуры в чувствительных областях |
| Термовоздушная паяльно-ремонтная станция | TESE-2A |
| Вес в таре | 5,69 кг |
| Габариты в таре | 474×368×195 мм |
Комплект поставки
| Артикул | Наименование (комплектация) | ||
| TESE-2QA | Блок управления TESE-2A | 1 шт. | |
| Подставка TE-SE под термофен | 1 шт. | ||
| Термофен TE-TB | 1 шт. | ||
| PH218 Термопара К-типа | 1 шт. | ||
| Сопло TN9209 — Ø 3 мм | 1 шт. | ||
| Сопло TN9208 — Ø 4 мм | 1 шт. | ||
| Сопло TN9080 — Ø 5 мм | 1 шт. | ||
| Набор 0012332 для демонтажа микросхем: | |||
| — Подставка 0008752 под теплоотражатели и вакуумные захваты | 1 шт. | ||
| — P2220 теплоотражатель 10×10 мм | 1 шт. | ||
| — P4000 теплоотражатель 12,5×12,5 мм | 1 шт. | ||
| — P2235 теплоотражатель 12×17 мм | 1 шт. | ||
| — P2230 теплоотражатель 15×15 мм | 1 шт. | ||
| — P4010 теплоотражатель 17×17 мм | 1 шт. | ||
| — E2052 теплоотражатель 20×20 мм с вакуумным захватом | 1 шт. | ||
| — E2184 теплоотражатель 24×24 мм с вакуумным захватом | 1 шт. | ||
| — E2064 теплоотражатель 20×26 мм с вакуумным захватом | 1 шт. | ||
| — Комплект присосок 0930110 для экстрактора (Ø 10 мм 3 шт., Ø 4,7 мм 1 шт.) | 1 шт. | ||
| — T2250 вакуумный захват Ø 85 мм | 1 шт. | ||
| — T2050 вакуумный захват Ø 35 мм | 1 шт. | ||
| — Трубка 0932330 | 1 шт. | ||
| Кабель электропитания | 1 шт. | ||
| Руководство пользователя | 1 шт. | ||
Аксессуары
| P-005 | Педаль P-005 для управления системой подогрева |
| P-405 | Педаль P-405 для управления системой подогрева |
| Т260-А | Вакуумный пинцет Т260-А |
| 0014107 | Нагревательный элемент для термовоздушного фена TE-TB |
| Pxxx | Теплоотражатели |
| Pxxx | Вакуумные захваты с теплоотражателем |
| T2xx | Вакуумные захваты |
| JN20xx | Сопла для термофена |
| RWB-B | Штатив RWB-B для термовоздушного фена JT-T2A с основанием 480×550 мм |
| RWS-D | Штатив RWS-D для термовоздушного фена JT-T2A с основанием 270×410 мм |
| RWT-B | Штатив RWT-B для термовоздушного фена JT-T2A без основания |
* Производитель оставляет за собой право вносить изменения в комплектацию, техническое и программное обеспечение без предварительного уведомления
