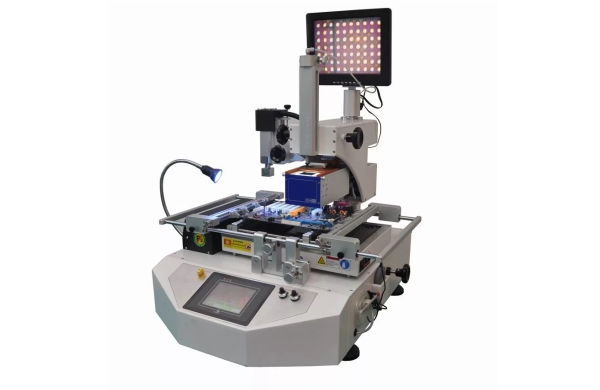

Ремонтный центр с видео центровкой Shuttlestar Rw-sv550
Ремонтный центр с видео центровкой Shuttlestar Rw-sv550
Спецификации:
- Размер печатной платы: от 20 × 20 до 500 × 550 мм (до 550 × 600 мм для модели RW-SV550D)
- Толщина ПП: 0,5-2,5 мм
- Диапазон настроек рабочего стола: 120 мм вперед-назад, 80 мм вправо-влево
- Контроль температуры: система "замкнутой петли" с термопарой К-типа
- Нижний общий нагреватель ИК типа мощностью 3600 Вт
- Нижний точечный нагреватель конвекционного типа мощностью 800 Вт
- Верхний нагреватель конвекционного типа мощностью 1200 Вт
- Спектр обрабатываемых компонентов: от 1 × 1 мм до 70 × 70 мм
- Типы обрабатываемых типоразмеров: все типы
- Макс. вес компонента: 300 г
- Минимальный шаг выводов компонента: 0,15 мм
- Достижимая точность монтажа компоненнтов: 0,01 мм
- Электропитание: 220 В / 50 Гц, макс.потребление: 5,5 кВт
- Встроенный вакуумный насос (не требуется подвод сжатого воздуха)
- Габаритные размеры (RW-SV550): 760 × 700 × 630 мм
- Вес оборудования (RW-SV550): 95 кг
Особенности оборудования:
- Полностью автоматизированные монтаж/пайка и выпайка/снятие компонента
- Совмещенный дизайн паечной и монтажной головы
- Шаговый электродвигатель привода головы
- Система предподогрева, состоящая из 3-х независимых нагревателей
- Регулировка каждого нагревателя по времени и температуре с контролем на сенсорном дисплее
- Нижняя регулируемая поддержка ПП для компенсации прогиба
- Регулируемое устройство зажима ПП
- Вентиляторы для быстрого охлаждения печатной платы
- Цветная оптическая система со следующими функциями:Цветной LCD-монитор
- Разделенное изображение, увеличение и точная настройка
- Автоподстройка искажений, автоцентрирование, автофокус и меню настроек ПО
- Меню дополнительных реперных знаков и линий для обнаружения искажений
- Оптическое увеличение: 22х
- Встроенный промышленный IBM PC с сенсорным экраном
- Контроллер: Siemens S7-200
- Отображение термопрофилей в реальном времени и их хранения на жестком диске встроенного ПК
- ПО для анализа и сравнения предустановленных и пользовательских термопрофилей
- Автоматическая подстройка высоты монтажа компонента монтажным захватом
- Автоматическая подстройка давления воздуха в незначительных пределах при помощи монтажного захвата
