Ремонтная система Jbc Srws-2sb
Ремонтная система Jbc Srws-2sb

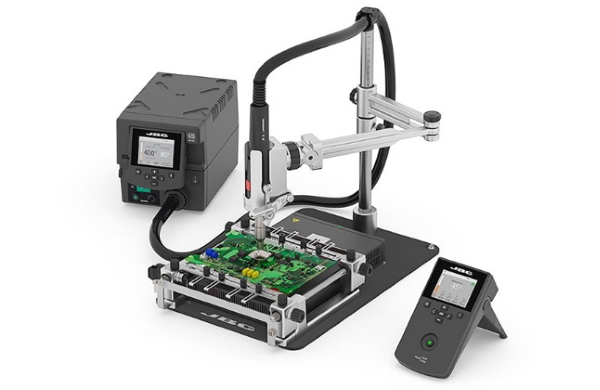

Ремонтная система SRWS обеспечивает полный контроль над процессом ремонта и доработки компонентов SMD на печатных сборках.
Термовоздушная станция JTSE контролирует задачу восстановления, используя профили температуры и воздушного потока.
Регулируемый держатель RWS термовоздушного фена позволяет работать со свободными руками.
Комплект системы предварительного нагревателя PHSE-K поставляется с ИК-нагревателем и держателем печатных плат с пальцевыми зажимами.
Различные протекторы, экстракторы и штативы включены.
Характиристики
| Термовоздушная паяльно-ремонтная станция | JTSE-2QA |
| Вес | 4,1 кг |
| Габариты | 230×148×160 мм |
| Электропитание | 230 В, 50/60 Гц |
| Номинальная мощность | 700 Вт |
| Антистатическая защита | 106 — 1011 Ом |
| Температура эксплуатации | 10 — 40 °C |
| Температурный диапазон | От комнатной до 150 — 450 °C |
| Режим охлаждения | Продувка воздуха без нагрева |
| Регулировка воздушного потока | От 5 до 50 л/мин. |
| Вакуум | 30 % / 228 мм.рт.ст. |
| Разъём USB-B (сзади) | Подключение к ПК |
| Разъём USB-A (спереди) | Обновление ПО / сохранение графиков |
| Разъём RJ 12 | Дистанционное управление по интерфейсу RS-232 |
| Разъём RJ 45 | Подключение к локальной сети (LAN) |
| Подключение педали | |
| Разъём эквипотенциальной пайки | Опциональное подключение для антистатической защиты |
| Разъём внешней термопары | Контроль температуры в чувствительных областях |
| Система ИК подогрева | PHSE-2KA |
| Габариты | 195×288×41,5 мм |
| Габариты зоны подогрева | 65×135 мм (1 зона) 130×135 мм (2 зоны) |
| Вес | 4,78 кг |
| Температурный диапазон | 50 до 250 °C |
| Мощность | 500 Вт |
| Максимальное время термопрофиля: | 600 мин. или без ограничения |
| Условия эксплуатации: | 10 до 50 ºC |
| Электропитание | 230 В, 50/60 Гц |
| Термопара | К-типа |
| Разъём USB-B (сзади) | Подключение к ПК / прослеживаемость |
| Разъём USB-A (спереди) | Обновление ПО / сохранение графиков |
| Разъём RJ 12 | Дистанционное управление по интерфейсу RS-232 |
| Разъём PEDAL | Подключение ножной педали P-005 для управления системой подогрева |
| Разъём RJ 45 | Подключение консоли |
| Антистатическая защита | 106 — 1011 Ом |
| Ремонтная система | SRWS-2SB |
| Габариты в таре | 700×410×390 мм |
| Вес в таре | 19,72 кг |
Комплект поставки
| Артикул | Наименование (комплектация) | |
| SRWS-2SB | Блок управления JTSE-2A | 1 шт. |
| Подставка JT-SE под термовоздушный фен | 1 шт. | |
| Штатив RWS-D для термовоздушного фена JT-T2A с основанием 270×410 мм | 1 шт. | |
| Термовоздушный фен JT-T2A | 1 шт. | |
| PH218 Термопара К-типа | 1 шт. | |
| Сопло JN2012 — Ø 6 мм | 1 шт. | |
| Сопло JN2015 — Ø 4 мм | 1 шт. | |
| Сопло JN2020 — Ø 8 мм | 1 шт. | |
| Кабель электропитания | 1 шт. | |
| Стол PHSE-2A ИК подогрева | 1 шт. | |
| Пульт управления / программатор | 1 шт. | |
| Держатель печатных плат PHS-SA с пальцевыми зажимами | 1 шт. | |
| Кабель 0019914 RJ45 (для подключения пульта управления к столу) | 1 шт. | |
| Кабель электропитания Термоскотч PH217 12 мм х 33 п.м. | 1 шт. | |
| Термоскотч PH217 12 мм х 33 п.м. | 1 шт. | |
| Термопара PH218 К-типа | 1 шт. | |
| Руководство пользователя | 1 шт. | |
Аксессуары
| P-005 | Педаль P-005 для управления системой подогрева |
| P-405 | Педаль P-405 для управления системой подогрева |
| Т260-А | Вакуумный пинцет Т260-А |
| 0014107 | Нагревательный элемент JT-T2A для термовоздушного фена |
| Pxxx | Теплоотражатели |
| Pxxx | Вакуумные захваты с теплоотражателем |
| T2xx | Вакуумные захваты |
| JN20xx | Сопла для термофена |
| RWB-B | Штатив RWB-B для термовоздушного фена JT-T2A с основанием 480×550 мм |
| RWS-D | Штатив RWS-D для термовоздушного фена JT-T2A с основанием 270×410 мм |
| RWT-B | Штатив RWT-B для термовоздушного фена JT-T2A без основания |
| PH218 | Термопара PH218 К-типа |
| PH217 | Термоскотч PH217 12 мм х 33 п.м. |
| PH223 | Теплопроводящая лента PH223 25 мм х 15 п.м. |
| PH222 | Теплопроводящая лента PH222 50 мм х 15 п.м. |
| PHS-SA | Держатель печатных плат PHS-SA с пальцевыми зажимами |
