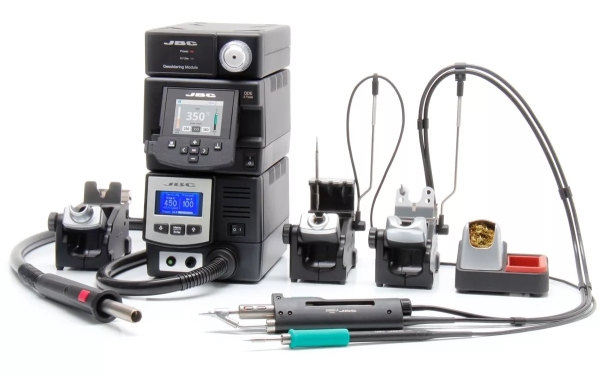

Ремонтная паяльная станция Jbc Rmst

Ремонтная паяльная станция Jbc Rmst

Описание:

Универсальная паяльная станция предназначена для ремонта плат, как с компонентами монтируемыми в отверстия, так и компонентами поверхностного монтажа. В состав станции входят 4 модуля, позволяющие проводить весь спектр работ, возникающий при ремонте:
Модуль DD – для работ с универсальным паяльником. Проведение монтажа поверхностно монтируемых компонентов и компонентов в отверстия.
Модуль JT - для монтажа и демонтажа компонентов поверхностного монтажа горячим воздухом. Демонтаж
осуществляется за счет эксклюзивной системы вакуумных захватов с теплоотражателями, обеспечивающей
чистую, быструю и безопасную выпайку, концентрируя тепло на выпаиваемой микросхеме и защищая близлежащие компоненты.
Вакуумный модуль с вакуумным паяльником для демонтажа компонентов
монтируемых в отверстия и компонентов поверхностного монтажа, очистки контактных площадок и удаления припоя из отверстий.
Возможно подключение любоготермоинструмента.

Назначение: ремонт плат как с компонентами монтируемыми в отверстия, так и компонентами поверхностного монтажа.
В состав станции входят 3 инструмента, закрывающие все основные потребности при ремонте.
Термофен для демонтажа SMD компонента любого размера.
Вакуумный паяльник со встроенной вакуумно-компрессорной системой в станцию для демонтажа компонентов, монтируемых в отверстия.
Вакуумный пинцет для захвата и позиционирования компонентов.
Универсальный паяльник для монтажа и демонтажа любых типов компонентов.

Блок управления:

• Масса Блока: 4,5 кг
• Габариты (ШхВхГ): 145мм х 120мм х 225мм
• Антистатическое исполнение: поверхностное сопротивление 10⁵- 10¹¹
• Рекомендуемая температура окружающей среды при работе: от 10^оС до 40^оС
• Максимальная мощность: 140 Вт
• Диапазон температур: от 90^оС до 450^oC
• Точность поддержания температуры (спокойный воздух): ± 1,5^oC
• Встроенный вакуумный компрессор для захвата микросхем

^{Вакуумирование}

• Создаваемое давление: 75%/570 мм рт.ст.
• Скорость потока: 9 л/мин

^{Горячий воздух}

• Максимальная мощность: 900 Вт
• Диапазон температур: комнатная – 450^oС
• Точность поддержания температуры (спокойный воздух): ± 2^oC
• Воздушный поток: 6-45 л/мин

Ключевое отличие паяльной системы JBC от других заключается с следующем:

В зависимости от массы теплоотвода, микропроцессор регулирует скорость нарастания температуры. Т.е., чем более массивен теплоотвод, тем быстрее происходит охлаждение наконечника и выше риск образования «холодных» паек. Чтобы избежать проявления этого эффекта в паяльных системахJBCмикропроцессор изменяет градиент нарастания температуры. Именно поэтому у всех паяльных станция существует две характеристики: например, станция RMST имеет рабочую мощность 75Вт и пиковую мощность (максимальная мощность, которая может подаваться на нагреватель в момент отбора тепла) 140Вт! Как только паяльник касается точки пайки – начинается процесс охлаждения наконечника. Микропроцессор в доли секунды регистрирует факт отбора тепла и, исходя из скорости охлаждения, на нагреватель подается мощность в объеме, необходимом для компенсации этих потерь.

Комплект поставки оборудования:

• Блок управления JT-2A
• JT-A термофен 900Вт
• Электрический модуль MS-A вакуумирования
• Блок управления DD-2B
• T245-A паяльник 50Вт с наконечником С245-003, C245-006
• DR-A вакуумный паяльник с наконечником С560-003, C560-005, C560-006, C560-013
• Т260-А вакуумный пинцет
• AD-SB подставка для универсального паяльника T245-A
• DR-SA подставка для вакуумного паяльника DR-A
• JT-SB поставка для термофена набор аксессуаров для демонтажа компонентов
