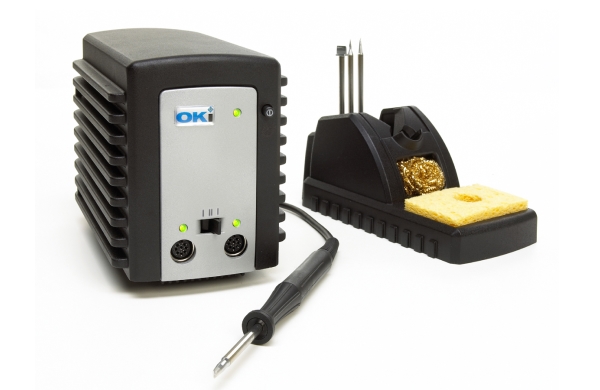

Ремонтная паяльная система Oki Mfr-2241
Описание:

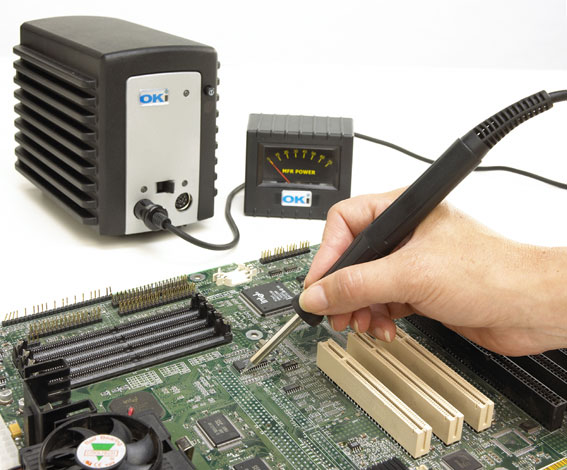

Новая индукционная паяльная система MFR объединяет в себе особенности представленных выше моделей, поддерживая работу как микроинструментов со сменными картриджами, так и стандартного паяльника со сменными наконечниками. Микроинструменты, по определению должны иметь очень маленький диаметр нагревателя и совсем миниатюрный наконечник. Все это возможно только при объединении этих деталей в единый картридж. Именно так сделаны основные инструменты MFR: микропаяльник и прецизионный термопинцет. При очень маленьком весе и размере микроинструменты обладают достаточно высокой теплоотдачей, позволяющей их широко использовать для монтажа и ремонта. В случае, если есть необходимость паять особо толстые многослойные платы или компоненты с очень высокой теплоемкостью, можно дополнительно заказать и использовать с системой MFR стандартный паяльник со сменными наконечниками. По теплоотдаче ему нет равных, однако полностью заменить микропаяльник им нельзя, так как он несколько великоват для выполнения тонких операций с миниатюрными компонентами. Оптимальный вариант для универсального рабочего места – использовать оба инструмента.

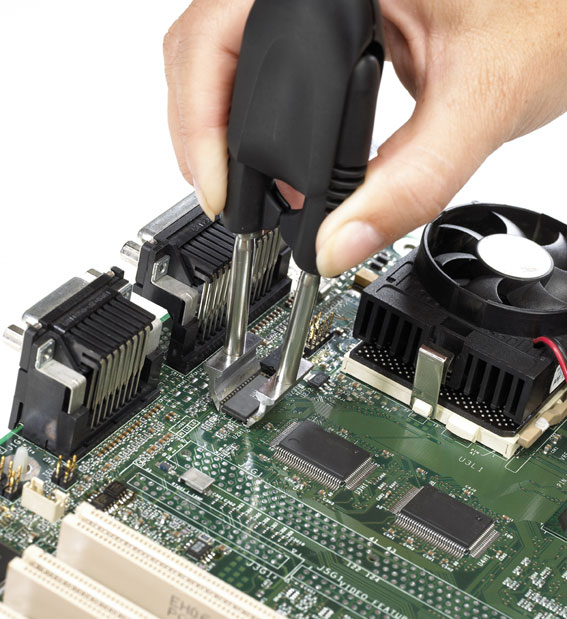

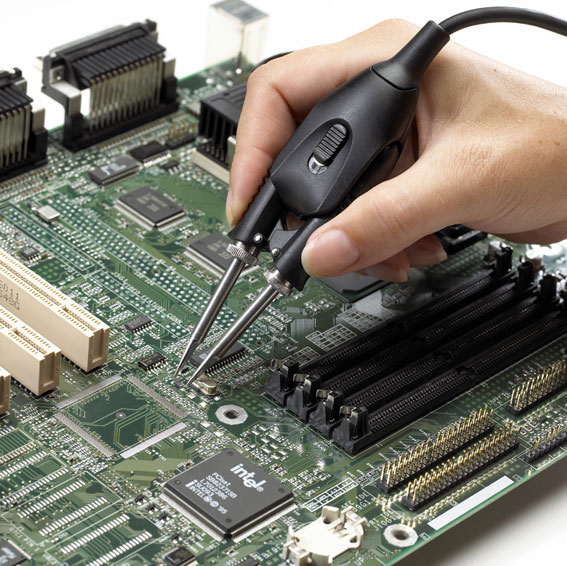

 | Особого внимания заслуживает прецизионный термопинцет. Конструкторы OK International предусмотрели в этом инструменте механизм точного совмещения кончиков наконечников, что позволяет использовать его для монтажа и замены особо мелких CHIP-компонентов. Как и у всех индукционных термоинструментов, мощность, подаваемая в точку пайки, автоматически регулируется в зависимости от теплоемкости паяемого контакта. Это выгодно отличает прецизионный термопинцет от подобных инструментов с керамическим нагревателем, поскольку система SmartHeat, управляя мгновенной мощностью, стремится обеспечить одинаковую скорость нагрева всех контактов. Это означает, что при правильном выборе картриджа по нагревательной способности, все компоненты на плате будут нагреваться одинаково плавно, а это является необходимым условием пайки керамических компонентов. Наряду с прецизионным пинцетом существует стандартный термопинцет для демонтажа более крупных поверхностных компонентов таких, как SOIC, SOP, SIMM и др. |
Технические характеристики:
| Электропитание | 100-240В, 65Вт |
| Выходная мощность | 5-50 Вт (автоматическое регулирование) |
| Потребляемая мощность | 70 Вт |
| Рабочая частота | 450 КГц |
| Термостабильность х.х. | +/- 1.1 С |
| Сопротивление заземления наконечника | не более 2 Ом |
| Длина провода | 71см |
| Габариты | 122мм x 200мм x 152.5мм |
Система и дополнительные принадлежности:
| Базовый комплект | Артикул | Наименование/комплект поставки |

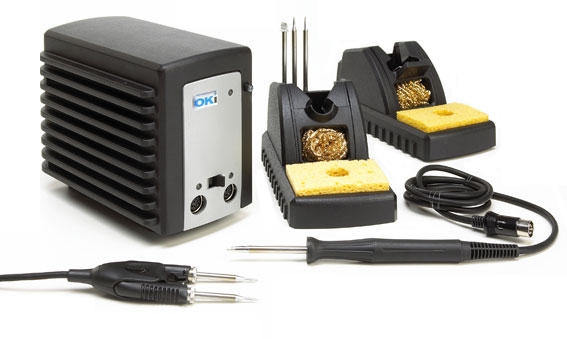

 | MFR-PTZ | MFR индукционная ремонтная паяльная система |
| MFR-UK1 | Микропаяльник с подставкой, (сменные картриджи поставляются отдельно) | |
| MFR-UK4 | Прецизионный термопинцет с подставкой (сменные картриджи поставляются отдельно) | |
| Дополнительные терминструменты | Артикул | Наименование/комплект поставки |

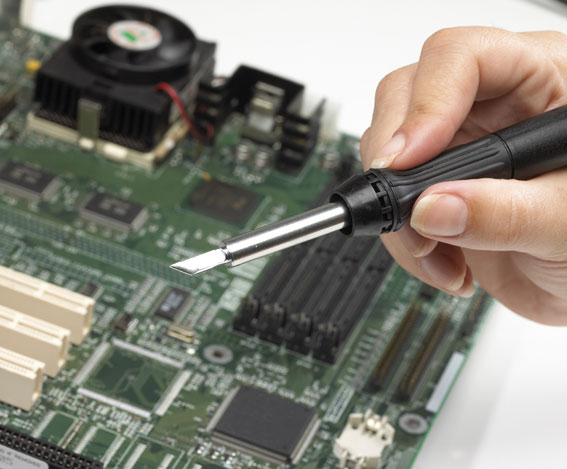

 | MFR-PST-AD | Стандартный паяльник с подставкой (сменные наконечники поставляются отдельно) |
 | MFR-STZ-AD | Стандартный термопинцет с подставкой (сменные картриджи поставляются отдельно) |
| Принадлежности | AC-YS3-P | Губка для подставки (упаковка 10шт) |
Картриджи-наконечники для микропаяльника MFR-SRC
| Картриджи-наконечники для микропаяльника | Наименование | Артикул |
 | клиновидный, 1.0мм | SFP-CH10 |
 | клиновидный, 1.5мм | SFP-CH15 |
 | клиновидный, 2.0мм | SFP-CH20 |
 | клиновидный, 2.5мм | SFP-CH25 |
 | клиновидный, 5.0мм | SFP-CH50 |
 | клиновидный изогнутый, 1.5мм | SFP-CHB15 |
 | конический, 0.4мм | SFP-CN04 |
 | конический удлиненный, 0.4мм | SFP-CNL04 |
 | конический изогнутый, 0.4мм | SFP-CNB04 |
 | конический изогнутый, 0.5мм | SFP-CNB05 |
 | "миниволна" изогнутый, 0.5мм | SFP-DRH05 |
 | "миниволна", 1мм | SFP-BVL10 |
 | "миниволна", 1.5мм | SFP-DRH15 |
 | "миниволна", 3.3мм | SFP-DRH35 |
 | ножевидный, 5.0мм | SFP-DRK50 |

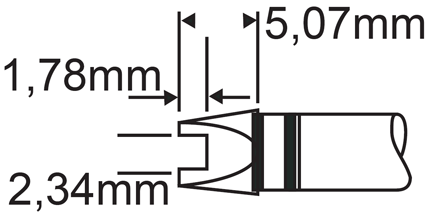

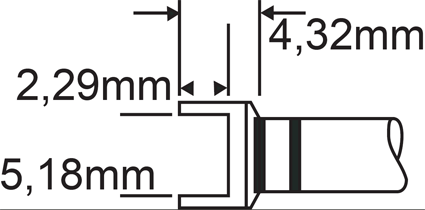

 | SOIC 14-16 | RFP-DL1 |
 | SOIC 8 | RFP-DL2 |
 | CHIP 0805 | RFP-SL1 |
 | CHIP 1206 | RFP-SL2 |
Внимание! Вторая буква в артикуле определяют нагревательную способность наконечника.
Рекомендации по выбору.
| Теплоемкость платы: | низкая | средняя | высокая |
| припой со свинцом | STP | STP | SFP |
| припой без свинца | STP | SFP | SCP |
Наконечники для стандартного паяльника MFR-PST
| Наконечники | Наименование | Артикул |
 | конический удлиненный, 0.3мм | SFV-CNL03A |
 | конический, 0.4мм | SFV-CNL04 |
 | конический изогнутый, 0.4мм | SFV-CNB04A |
 | конический, 0.5мм | SFV-CN05A |
 | конический силовой, 0.5мм | SFV-CN05 |
 | конический изогнутый, 0.5мм | SFV-CNB05 |
 | конический, 1мм | SFV-CNL10 |
 | конический удлиненный, 1мм | SFV-CNL10A |
 | конический, 1.4мм | SFV-CNL14 |
 | конический, 2мм | SFV-CNL20 |
 | клиновидный силовой, 1мм | SFV-CH10 |
 | клиновидный удлиненный, 1мм | SFV-CH10A |
 | клиновидный удлиненный, 1.5мм | SFV-CH15A |
 | клиновидный изогнутый, 1.5мм | SFV-CHB15 |
 | клиновидный удлиненный, 1.8мм | SFV-CH18A |
 | клиновидный силовой, 2мм | SFV-CH20 |
 | клиновидный силовой, 2.5мм | SFV-CH25 |
 | клиновидный удлиненный, 2.5мм | SFV-CH25A |
 | клиновидный силовой, 5мм | SFV-CH50 |
 | клиновидный удлиненный, 5мм | SFV-CH50A |
 | "миниволна", 1.5мм х 2мм | SFV-DRH20 |
 | "миниволна" удлиненная, 2мм | SFV-DRH420A |
 | "миниволна" удлиненная, 3мм | SFV-DRH430А |
 | ножевидный, 3мм | SFV-DRK30А |
 | ножевидный, 4.5мм | SFV-DRK45А |
 | ножевидный, 5мм | SFV-DRK50 |
Внимание! Вторая буква в артикуле определяют нагревательную способность наконечника.
Рекомендации по выбору.
| Теплоемкость платы: | низкая | средняя | высокая |
| припой со свинцом | STV | STV | SFV |
| припой без свинца | STV | SFV | SCV |

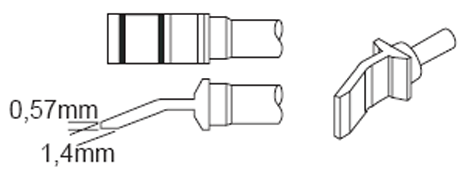

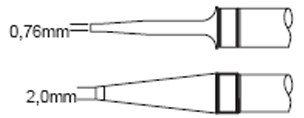

Картриджи-наконечники для прецизионного термопинцета MFR-PTZ
| Картриджи-наконечники для прецизионного термопинцета | Наименование | Артикул |
| лезвие 1.0мм | TFP-BLP1 | |
| лезвие 2.0мм | TFP-BLP2 | |
| конус 0.4мм | TFP-CNP1 |
Картриджи-наконечники длястандартного термопинцета MFR-PST
| Картриджи-наконечники для стандартного термопинцета | Наименование | Артикул |
 | лезвие 2.0мм | TFP-BLH3 |
 | лезвие 6.3мм | TFP-BLH4 |
| лезвие 16мм | TFP-BLH5 | |
| лезвие 20.5мм | TFP-BLH6 | |
| лезвие 28мм | TFP-BLH7 | |
| !!! Вторая буква в артикуле обозначает нагревательную способность картриджа: F – стандартная (подходит для большинства операций) T – низкая (предназначена для пайки термочувствительных компонентов) C – высокая (для особо толстых многослойных и керамических печатных плат) | ||
