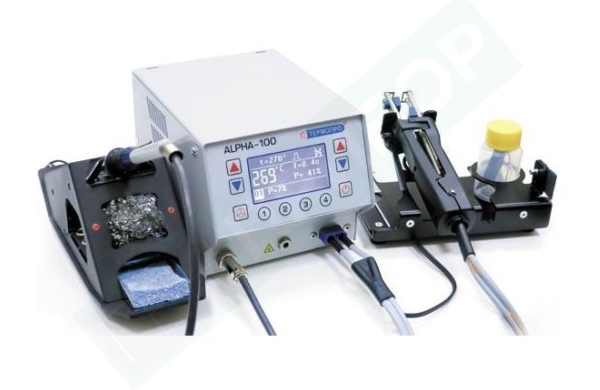

Двухканальная паяльная станция ~220 В с паяльником 100Вт и вторым каналом для подключения импульсного термоинструмента (комплектация импульсными термоинструментами обсуждается при заказе)
Флагманская паяльная станция АЛЬФА-102 ИТ это симбиоз одноканальной станции АЛЬФА-100 с импульсной паяльной станцией ФРЦ-150 в одном компактном корпусе. К этой паяльной станции возможно подключение до 5-ти различных термоинструментов
Универсальность применения
При проектировании паяльной станции были использованы современные методы математического моделирования термических процессов. Это позволило получить максимальную теплоотдачу и быстродействие системы. В результате вы можете быть уверены в том, что мелкие контакты на плате не перегреваются, а контакты с большой теплоемкостью паяются быстро. Эти преимущества особо заметны при работе с многослойными платами. При распайке разъемов АЛЬФА-100 с таким же успехом справляется как с тонкими проводами, так и с проводами большого сечения
Технология динамического терморегулирования
В XXI веке уже недостаточно, чтобы паяльник просто поддерживал заданную температуру наконечника. Теперь необходимо управлять динамикой нагрева. Динамическое терморегулирование полностью решает проблему перегрева легких контактов за счет автоматического дозирования мощности. В тоже время всегда есть большой запас энергии, который будет быстро передан в насадку при обнаружении массивного контакта.
100 Ватт мощности, сосредоточенные на кончике маленькой паяльной насадки это не шуточная энергия, которая требует всестороннего контроля. Технология динамического терморегулирования (ТдТ) в паяльных станциях серии АЛЬФА-100 осуществляется путем постоянного автоматического изменения мощности паяльника в зависимости от теплоемкости паяемого контакта, которую станция определяет вычисляя скорость отклонения температуры от номинальной.
Для обеспечения качественной работы технологии ТдТ в паяльных станциях АЛЬФА-100 применена быстродействующая и точная система контроля температурына основе шестнадцатиразрядных АЦП, которые считывают показания термодатчика каждого паяльника более 120 раз в секунду. Электронное управление непрерывно поддерживает обратную связь с паяльником, вычисляя скорость отклонения температуры наконечника. Затем осуществляется управляющее воздействие - мгновенная передача в паяльник оптимальной дозы энергии.На практике инструменту редко требуется мощность выше 50 ватт, и это видно на индикаторе мощности во время работы. Кроме того, в АЛЬФА-100 предусмотрена возможность принудительного ограничения мощности инструмента специально для соответствия требованиям некоторых отраслевых стандартов
Продвинутый функционал
Паяльные станции серии АЛЬФА-100 не только отлично держат температуру и регулируют мощность. Вторым достоинством этих паяльных систем является развитый функционал. Настройка параметров пайки осуществляется через интуитивно понятное меню, а часто используемые функции выведены на кнопки прямого доступа.
Все параметры системы могут быть защищены паролем, что исключает несанкционированную перенастройку. Состояние параметров пайки отображено на контрастном экране паяльной станции с помощью понятных пиктограмм и символов. Станции осуществляют самодиагностику с оповещением оператора о неисправностях
- Дежурный режим снижения температуры при простое паяльника продлевает ресурс наконечников и снижает энергопотребление
- Автоматическое выключение обеспечивает безопасность эксплуатации и экономию электроэнергии
Следующие функции предоставляют технологам возможность полностью контролировать температурный режим пайки на производстве
- Регулируемый допустимый диапазон рабочих температур от Тмин. до Тмакс
- Фиксация рабочей температуры
- 4 ячейки для записи рабочих температур, которые можно выбирать одним нажатием кнопок прямого доступа. Содержимое этих ячеек может быть защищено от перезаписи
- Температурная поправка для компенсации температурных потерь наконечника
Кнопки прямого доступа паяльной системы АЛЬФА
- Кнопки увеличения и уменьшения температуры (они же используются для навигации по меню и изменения параметров пайки)
- 4 кнопки вызова из памяти записанных рабочих температур
- Кнопка входа в меню
- Кнопка «Standby» для принудительного выключения инструмента в любой момент
Защита и безопасность персонала и продукции
Паяльная станция сертифицирована в соответствии с регламентами EAC. Для выполнения требований по защите персонала АЛЬФА-100 выпускается в исполнениис питанием от сети ~36 В. Паяльный инструмент питается безопасным напряжением =18В от отдельной обмотки трансформатора.
Правильная ESD защита имеет большое значение при производстве печатных узлов ответственного назначения
В станциях АЛЬФА-100 это решается несколькими конструктивными способами
- Стальной корпус оснащен жестким заземлением всех внутренних элементов в одной точке
- Подключение паяльника по пяти проводной схеме. При этом сердечник нагревателя через разъем паяльника отдельным проводом соединяется с шиной заземления паяльной станции
- Подключение к заземлению через контакт в вилке шнура продублирован винтом заземления на задней панели
Эргономичная подставка паяльника
Тяжелая стальная подставка паяльника вряд ли когда опрокинется. Подставка подключается к паяльной станции АЛЬФА-100 через разъем на задней панели. Подставка заземлена и имеет нажимной элемент. Когда паяльник размещен в подставке, сигнал поступает на паяльную станцию, по этому сигналу станция начинает отсчет времени для перевода паяльника в дежурный режим
Особенности и преимущества
- 100% отечественная разработка с использованием новейших технологий термомоделирования и 20-ти летнего опыта инженеров-термистов компании Термопро – ведущего производителя термостолов и ИК-систем в России
- Альфа-100 - один из лучших по теплоотдаче среди резистивных паяльников ведущих мировых производителей
- Динамическая система термоуправления не только точно поддерживает заданную температуру, но и управляет динамикой процесса за счет автоматического подбора мощности для каждого контакта в зависимости от его теплоемкости.
- Есть возможность принудительного ограничения рабочей мощности для выполнения требований некоторых отраслевых стандартов
- Эргономичный паяльник, сбалансированный в руке с комфортной накладкой. Вес всего 45 грамм. Ручка никогда не нагревается выше 40 градусов. Смена наконечника на ходу за 5-10 секунд
- Совместимость с наконечниками ведущих мировых производителей
- Автоматический переход в дежурный режим и полное отключение при длительном простое инструмента
- Запоминание 4х различных режимов пайки
- Высокая надежность благодаря применению специальных материалов, используемых в космической промышленности. Гарантия производителя 3 года
- Полная антистатическая защита. Возможность эквипотенциальной пайки
Характеристики
- Напряжение питания, В 220-230
- Максимальная потребляемая мощность, Вт 100 (150)
- Мощность паяльника (1 канал), Вт 100
- Авторегулировка рабочей мощности, % 0-100
- Диапазон рабочих температур, ˚С 100-450
- Точность поддержания температуры, ˚С +- 1.5
- Габариты корпуса, мм 180х135х125
- Масса паяльника «Альфа-100», кг 0.045
- Масса паяльной станции, кг 3
- Срок службы станции не менее 7 лет
- Гарантия производителя 3 года
Комплектация
- Блок управления
- Кабель питания
- Паяльник
- Подставка под паяльник
- Комплект ЗИП
- Термопинцет
- Руководство по эксплуатации
- Упаковка
