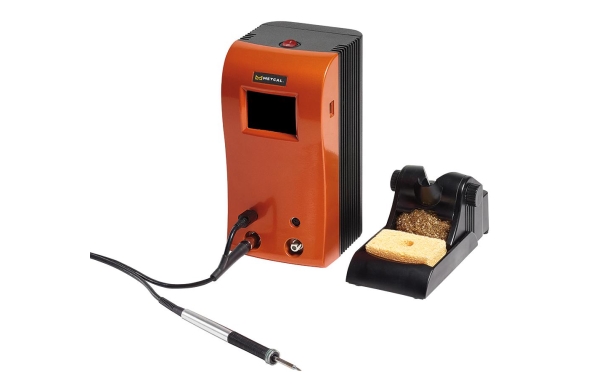

Паяльная станция Metcal Cv-5200 с системой контроля качества пайки Connection Validation™

Паяльная станция Metcal Cv-5200 с системой контроля качества пайки Connection Validation™

METCAL использует абсолютно новый подход к ручному монтажу: индукционная станция CV не только управляет процессом нагрева по технологии SmartHeat, дозируя мощность в зависимости от теплоемкости контакта, но и контролирует качество каждого соединения прямо во время пайки. В отличие от монтажника, контролирующего процесс визуально, CV оценивает пайку по объективным параметрам.
Это позволяет добиться 100%-ой повторяемости и стабильно высокого качества пайки, а также строгого соответствия соединения определенным стандартам.

Паяльные станции компании METCAL развивали технологию нагрева SmartHeat в течение 35 лет. Картридж, совмещающий в себе индукционный нагреватель и наконечник, реагирует на тепловую нагрузку и мгновенно доставляет строго необходимое количество тепла прямо к паяному соединению. Эта технология обеспечивает быстрый, безопасный и стабильный процесс пайки и не нуждается в калибровке.

Технология Connection Validation - проверка соединения METCAL использует абсолютно новый подход к ручному монтажу: индукционная станция CV не только управляет процессом нагрева по технологии SmartHeat, дозируя мощность в зависимости от теплоемкости контакта, но и контролирует качество каждого соединения прямо во время пайки. В отличие от монтажника, контролирующего процесс визуально, CV оценивает пайку по объективным параметрам. Это позволяет добиться 100%-ой повторяемости и стабильно высокого качества пайки, а также строгого соответствия соединения определенным стандартам.

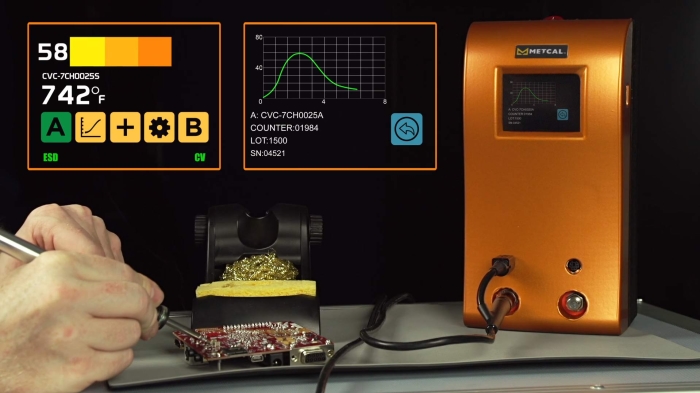

Цветной дисплей сделает процесс наглядным Основными критериями оценки качества являются время достижения припоем состояния растекания, а также толщина образующегося во время пайки интерметаллического слоя, который по всем стандартам не должен превышать 4-5мкм. Паяльник станции CV снабжен светодиодным индикатором, который дает сигнал монтажнику, когда нужно закончить пайку, а также сообщает об ошибках. Помимо подачи сигналов станция отображает на цветном сенсорном дисплее текущую температуру наконечника, и даже выводит график изменения мгновенной мощности. Станцию CV можно подключить к внешнему компьютеру, например, технолога или контролера. Специальное ПО позволяет отследить и запомнить все детали процесса пайки каждого соединения. Таким образом, ни одна ошибка монтажника не останется незамеченной, и вероятность брака становится практически нулевой.

Преимущества

• Обладает всеми преимуществами технологии индукционного нагрева SmartHeat: потрясающая теплоотдача, дозированная мощность в зависимости от теплоемкости контакта, уникальная эргономика инструмента
• Запатентованная методика контроля качества каждого контакта прямо во время пайки CV (Connection Validation - проверка соединения)
• 2,8” цветной сенсорный экран и система цифровой и графической индикации температуры наконечника и мгновенной мощности
• USB-интерфейс для обновления ПО и сохранения информации о ходе каждой пайки
• Запатентованная система картриджей-наконечников со встроенным чипом:
  - двунаправленный канал связи со станцией
  - запись параметров картриджа
  - защита от использования неоригинальных картриджей
  - совместимость картриджей CV со станциями серии MX
• Два канала для подключения паяльника и термопинцета (термопицет в разработке)
• Полная электромагнитная и электростатическая защита

Технические характеристики

Блок станции CV-5200
Условия работы.	10-40 °C
Электропитание	100 – 240 В, 50/60Гц, 125Вт, заземление обязательно
Выходная мощность	80Вт максимум
Рабочая частота	13.56 МГц
Метод нагрева	Индукционный
Дисплей	2.8” Цветной TFT LCD, 320*240 RGB, видимая область 43.20 x 57.60 мм
Каналов	2 канала
Интерфейсы	USB
Габариты блока станции	121 x 130 x 235мм
Масса	3.35кг
Сертификация	CE TUV
Потенциал наконечник-заземление максимум	<2мВ
Сопротивление наконечник-заземление	<2Ом
Стабильность температуры на холостом ходу	1.1°C в спокойном воздухе
Точность поддержания температуры	Соответствует стандарту IPC J-STD-001
Кабель паяльника	L=183см (72”), огнестойкий, ESD защита
ВЧ разъем паяльника	F-тип
Интерфейсный разъем паяльника	6-пиновый DIN
Режимы работы	2 канала отдельно или одновременная работа
Обновление ПО	Через USB порт
