Паяльная станция Ersa i-CON VARIO 4 ICV4000AICXV

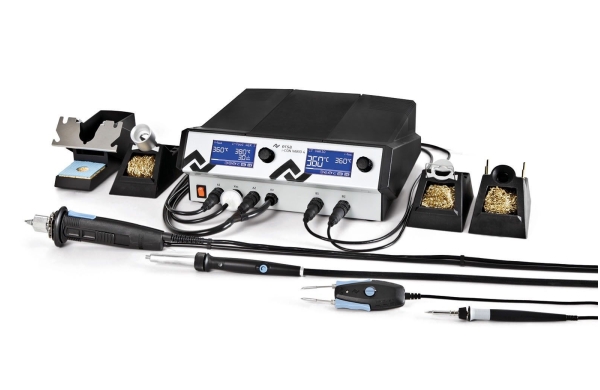

Четырёхканальная антистатическая паяльная станция для монтажа и демонтажа Ersa i-CON VARIO 4 с термофеном i-TOOL AIR S, паяльником i-TOOL, микротермопинцетом CHIP TOOL VARIO и вакуумным термоотсосом X-TOOL

Артикул: 0ICV4000AICXV

i-Con Vario 4 – серия антистатических многоканальных станций, отвечающих самым строгим требованием, предъявляемым к профессиональному паяльному оборудованию. Этот флагман серии i-Con предлагает пользователю четыре инструмента для одновременного выполнения нескольких задач: новый термофен для эргономичной пайки и выпаивания горячим воздухом i-Tool Ais S (200 Вт) с бесконтактной передачи энергии, высокоэффективный паяльник i-Tool, обеспечивающий мощность в 150 Вт, микропинцет Chip Tool Vario (80 Вт) для работ с самыми маленькими SMD – компонентами и вакуумный термоотсос X-Tool (120 Вт). Естественно, возможно подключить и другие инструменты Ersa.

Все функциональные возможности, в том числе термофен, создание вакуума для термоотсоса и функция i-Op, объединены в одном блоке управления станцией. Кроме того, в станции реализованы интерфейсы для управления агрегатом локальной воздухоочистки Ersa EA110 Plus i или устройством инфракрасного подогрева IRHP, а также имеется USB-порт.

Полностью антистатическое исполнение. При помощи носителя памяти формата microSD можно сохранять и загружать значения параметров паяльной станции.

Четырехканальная паяльно-ремонтная антистатическая станция с унифицированным блоком управления (500 Вт), укомплектованная миниатюрным паяльником i-Tool с пиковой мощностью 150 Вт, миниатюрным термофеном Air-S (200 Вт), миниатюрным мощным термопинцетом ChipTool-Vario (две демонтажные вставки с интегрированными нагревателями по 40 Вт) и вакуумным термоотсосом X-Tool (120 Вт). Инструменты снабжены подставками соответствующей формы.

Технические характеристики станции Ersa i-CON VARIO 4

Габаритные размеры, мм	300 x 280 x 115
Вес, кг	10,0
Антистатическое исполнение	да
Предохранитель (инерционный)	4,0 А
Максимальная краткосрочная мощность нагрева	500 Вт
Средняя мощность	2 х 160 Вт
Рабочее напряжение станции	230 В
Вторичное напряжение для питания инструментов	24 В
Диапазон температур	150…450 °C
Диапазон температур для i-TOOL AIR S	50…550 °C
Колебания температуры в состоянии покоя инструмента	< ± 2 °C
Сопротивление между жалом и массой	< 2 Ом
Напряжение утечки между жалом и массой	< 2 мВ
Подача воздуха i-TOOL AIR S	внутренняя, от 2 до 20 л/мин
Сила вакуумного разрежения X-TOOL	до 700 мбар
Интерфейсы на передней стороне	две карты microSD
Интерфейсы на задней стороне	Система воздухоочистки ERSA, плитка предварительного нагрева IRHP100, сигнал готовности, сигнал режима спячки, разъем USB 2.0, выравнивание потенциалов 4 мм
Технология термостабилизации (в зависимости от инструмента)	SENSOTRONIC, RESISTRONIC
Средства отображения	Два ЖК-дисплея с синей подсветкой
Проверка соответствия	с нормами VDE, CE и требованиям к ЭМС

Подключаемое оборудование

Термофен Ersa i-TOOL AIR S (0470BRJ)
Паяльник Ersa i-TOOL (0100CDJ)
Термопинцет Ersa CHIP TOOL (0450MDJ)
Термопинцет Ersa CHIP TOOL VARIO (0460MDJ)
Демонтажное устройство Ersa X-TOOL (0720EDJ)
Демонтажное устройство Ersa X-TOOL VARIO (0740EDJ)
Паяльник Ersa i-TOOL HIGH POWER (0240CDJ)
Паяльник Ersa TECH TOOL (0640ADJ)
Паяльник Ersa MICRO TOOL (0270BDJ)
Адаптер Ersa VARIO TOOL (0ICV207)
Вакуумный захват Ersa VAC-Pen (0VP020)

Технические характеристики термофена Ersa i-TOOL AIR S

Вес (без кабеля)	90 г
Длина / диаметр рукоятки, мм	220 / 25
Длина кабеля	1,5 м
Антистатическое исполнение (ESD)	да
Рабочее напряжение	24 В
Мощность	200 Вт
Температурный диапазон	50-550 °C
Подача воздуха	2-20 л/мин, регулировка на инструменте

Технические характеристики паяльника Ersa i-TOOL

Вес (без кабеля)	30 г
Длина кабеля	1,5 м
Антистатическое исполнение (ESD)	да
Рабочее напряжение	24 В
Мощность	150 Вт
Время разогрева до 350 °C	10 с
Температурный диапазон	150-450 °C
Колебания температуры в состоянии покоя инструмента	< ± 2 °C
Датчик режима энергосбережения	в рукоятке паяльника

Технические характеристики термопинцета Ersa CHIP TOOL VARIO

Вес (без кабеля)	30 г
Размеры, мм (без кабеля)	145 х 45 х 25
Длина кабеля	1,2 м
Антистатическое исполнение (ESD)	да
Рабочее напряжение	24 В
Мощность	80 Вт
Температурный диапазон	150-450 °C

Технические характеристики термоотсоса Ersa X-TOOL VARIO

Вес (с кабелем и наконечником)	210 г
Антистатическое исполнение (ESD)	да
Рабочее напряжение	24 В
Мощность	150 Вт
Температурный диапазон	150-450 °C
Время разогрева до 380 °C	35 с
Сила вакуумного разрежения	до 700 мбар

Стандартная комплектация

- Паяльная станция Ersa i-CON VARIO 4
- Термофен Ersa i-TOOL AIR S (0470BRJ)
- Наконечник 0472BR
- Подставка для термофена 0A55
- Паяльник Ersa i-TOOL (0100CDJ)
- Наконечник 0102CDLF16
- Подставка для паяльника 0A50
- Термопинцет Ersa CHIP TOOL VARIO (0460MDJ)
- Наконечник 0462MDLF007
- Подставка для термопинцета 0A54
- Вакуумный термоотсос Ersa X-TOOL VARIO (0740EDJ)
- Наконечник (0742ED1225)
- Подставка для термоотсоса 0A56

Наконечники (головки, жала, сопла) для подключаемых инструментов

Сменные наконечники - серия 472 для термофена Ersa i-TOOL AIR S.
Сменные наконечники - серия 102 для паяльника Ersa i-TOOL.
Сменные наконечники - серии 422, 452 для термопинцета Ersa CHIP TOOL.
Сменные наконечники - серия 462 для термопинцета Ersa CHIP TOOL VARIO.
Сменные наконечники - серия 722 для демонтажного устройства Ersa X-TOOL.
Сменные наконечники - серия 742 для демонтажного устройства Ersa X-TOOL VARIO.
Сменные наконечники - серия 242 для паяльника Ersa i-TOOL HIGH POWER.
Сменные наконечники - серия 212 для термопинцета Ersa MICRO TOOL.
Сменные наконечники - серия 612 для термопинцета Ersa TECH TOOL.

i-TOOL AIR S (200 Вт) – долгожданный эргономичный термофен ERSA для пайки и выпаивания горячим воздухом.

i-TOOL – отлично зарекомендовавший себя высокоэффективный паяльник с нагревательным элементом мощностью 150 Вт.

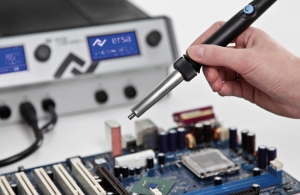

X-Tool (120 Вт) – надежный вакуумный термоотсос со встроенным в основной блок компрессором для демонтажа. Естественно, к станции i-CON

Chip Tool VARIO (2*40 Вт) – микротермопинцет для выпаивания SMD-компонентов самых малых размеров.

Рекомендуемые принадлежности

X-Tool - Термоотсос	i-TOOL AIR S - Термофен	Chip Tool VARIO - Микротермопинцет	i-TOOL - Паяльник
