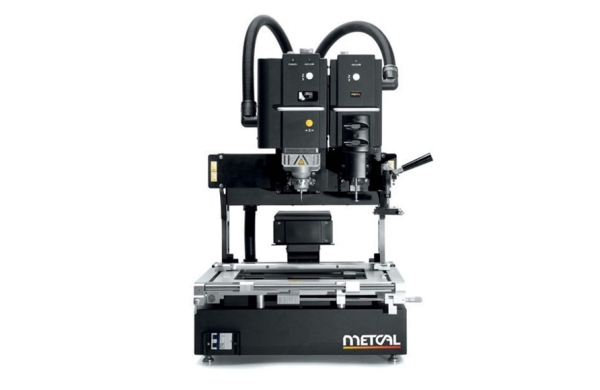

Конвекционная станция для ремонта и монтажа Bga/csp Metcal Apr Scorpion Apr-1200-srs
Арт.: APR-1200-SRS
APR-1200-SRS конвекционная паяльная система для BGA/CSP с системой позиционирования и головкой для точной установки , в комплекте ПК с предустановленным ПО и монитором
- Подходит для ремонта плат размером с материнскую плату
- Раздельный подогреватель платы 2800Вт и верхний нагреватель 550Вт
- Питание от одной фазы 208-240В, 50/60Гц, 15А
- Модульная конструкция позволит вам выбрать только то, что вам действительно нужно
- Держатель платы шириной для плат максимальной шириной 343мм и неограниченной длиной
- Плавное перемещение головок в горизонтальной плоскости на линейных блоках
- Автоматический захват компонента по окончании термопрофиля при демонтаже
- Встроенный компьютер с ОС Linux и портами USB для сохранения информации
- Опциональная оптическая система позиционирования на двух матриц высокого разрешения 1080р, не требующая калибровки. Имеет раздельную светодиодную подсветку (синий верх, белый низ) и поле зрения 45х45мм.
- Опциональная прецизионная установочная головка с точностью установки до 0.038мм (базовая головка до 0.1мм)
- Бесконтактный инфракрасный термодатчик
- Сопла, вакуумные присоски от APR-5000
Особенная программа
| Система позиционирования
|
Конвекционная станция для ремонта и монтажа BGA/CSP APR Scorpion является более экономичной, но не менее качественной альтернативой APR-5000-DZ. Система имеет модульную конструкцию. Самая доступная версия – APR-1000-SRS, дополненная оптической системой позиционирования с 2-мя матрицами – APR-1100-SRS, а головкой для точной установки компонента – APR-1200-SRS, с моторизированным приводом головки для особо точной установки APR-1200A-SRS.
Новейшее программное обеспечение с технологией Micro Oven™ поможет составить правильный термопрофиль и имеет дружественный интерфейс. Программа позволяет менять параметры термопрофиля прямо во время работы станции. Графики температур отображаются на мониторе в реальном времени.
Так же стоит отметить высококлассную оптическую систему позиционирования с двумя независимыми матрицами, не требующую регулярных калибровок. Подсветка верхней камеры имеет синий оттенок для удобства различия компонента и платы на мониторе.
Держатель плат имеет открытую конструкцию, что позволит работать с большими и нестандартными платами, такими как материнские платы ПК и ноутбуков.
| Технические характеристики APR-1000/1100/1200-SRS | |
| Электропитание | 200-240 В AC, 50/60Гц, 15А одна фаза |
| Энергопотребление: |
|
| Суммарное | 2600Вт |
| Нагреватели: |
|
| Внутренний подогреватель | 900Вт |
| Внешний подогреватель | 1800Вт |
| Верхний нагреватель | 550Вт |
| Контроль температуры | По термопарам К-тип или бесконтактному пирометру |
| Максимальные температуры: |
|
| Конвекционная головка | 400ОC |
| Подогреватели | 350ОC |
| Регулировка воздушного потока | Предустановка на 8,16,24 л/мин |
| Помпа | Встроенная помпа 24В |
| Захват компонента |
|
| Максимальные размеры | 45мм х 45мм |
| Минимальные размеры | 0.51мм х 0.25мм |
| Максимальная масса | 55 г. |
| Держатель платы |
|
| Максимальные размеры платы | 343мм х неограниченно* |
| Рабочая область | 304мм х 406мм |
| Максимальная толщина платы | 6мм |
| Позиционирование |
|
| Видимая область | 45мм х 45мм |
| Размеры системы ШхДхВ | 457мм х 559мм х 660 мм |
| Масса | 63.5 кг |
| Гарантия | 1 год, лампы и нагреватели 90 д. |
| Сертификаты | CE, cTUVus, GS, YVU German |
| * используется держатель платы с открытыми границами | |
Комплект поставки
- VNZ-01..VNZ-12 Вакуумные присоски 1,5,8,12мм
- UBS-APR-XL Держатель платы с основанием
- APR-TC3 Миниатюрные термопары (3 штуки)
- 19782 Настраиваемый центрирующий держатель компонента
- Встроенный ПК с предустановленным управляющим ПО, кабели, инструкция пользователя
